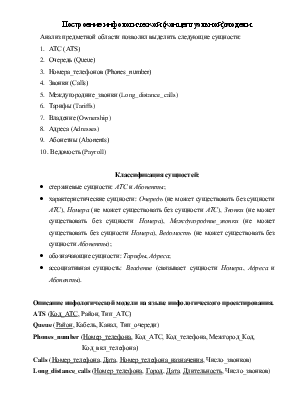

Построение инфологической (концептуальной) модели.

Анализ предметной области позволил выделить следующие сущности:

1.  АТС (ATS)

2.  Очередь (Queue)

3.  Номера_телефонов (Phones_number)

4.  Звонки (Calls)

5.  Междугородние_звонки (Long_distance_calls)

6.  Тарифы (Tariffs)

7.  Владение (Ownership)

8.  Адреса (Adresses)

9.  Абонетны (Abonents)

10. Ведомость (Payroll)

Классификация сущностей:

·  стержневые сущности: АТС и Абоненты;

·  характеристические сущности: Очередь (не может существовать без сущности АТС), Номера (не может существовать без сущности АТС), Звонки (не может существовать без сущности Номера), Междугородние_звонки (не может существовать без сущности Номера), Ведомость (не может существовать без сущности Абоненты);

·  обозначающие сущности: Тарифы, Адреса;

·  ассоциативная сущность: Владение (связывает сущности Номера, Адреса и Абоненты).

Описание инфологической модели на языке инфологического проектирования.

ATS (Код_АТС, Район, Тип_АТС)

Queue (Район, Кабель, Канал, Тип_очереди)

Phones_number (Номер_телефона, Код_АТС, Код_телефона, Межгород_Код,

Код_вкл_телефона)

Calls (Номер_телефона, Дата, Номер_телефона_назначения, Число_звонков)

Long_distance_calls (Номер_телефона, Город, Дата, Длительность, Число_звонков)

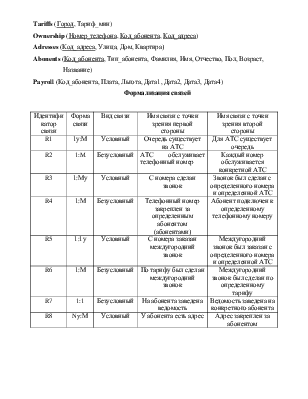

Tariffs (Город, Тариф_мин)

Ownership (Номер_телефона, Код_абонента, Код_адреса)

Adresses (Код_адреса, Улица, Дом, Квартира)

Abonents (Код_абонента, Тип_абонента, Фамилия, Имя, Отчество, Пол, Возраст,

Название)

Payroll (Код_абонента, Плата, Льгота, Дата1, Дата2, Дата3, Дата4)

Формализация связей
