Расчёт изоляции воздушного шума.

Страницы работы

18 страниц (Word-файл)

Фрагмент текста работы

Содержание

1.  Исходные Данные.........................................................................................................................................................................3

2.  Расчёт изоляции воздушного шума массивной стеной венткамеры…………………..........................................…4

3.  Расчёт звукоизоляции междуэтажного перекрытия……………………………………...........................................................6

4.  Расчёт изоляции воздушного шума лёгкой двойной перегородкой……………..............................................…...10

5.  Расчёт уровней шума от вентиляционного оборудования, проникающего в соседние помещения.....................................................................................................................................................................................12

6.  Расчёт  уровней шума от вентиляционного оборудования, проникающего через вентиляционные решетки..........................................................................................................................................................................................16

7.  Расчёт уровней шума от вентиляционного оборудования, проникающего через вентиляционные решетки на территорию.......................................................................................................................................................18

ИСХОДНЫЕ ДАННЫЕ

Характеристики ограждающих конструкций изолируемого помещения:

1.  Стена:

Материал – Керамзитобетон плотностью 1500 кг/, толщиной 300 мм.

2.  Перекрытие:

Железобетонная плита толщиной 200 мм.

Пол – паркет толщиной 16мм. по стяжке толщиной 50мм. по звукоизоляционному слою из минеральных плит толщиной 20мм.

3.  Перегородка:

Материал – Гипрок плотностью 1100 кг/, толщиной 8мм., с воздушным промежутком – 50мм.

Назначение помещения – Торговый зал с размерами B=6м., H=4.5м., L=8м.

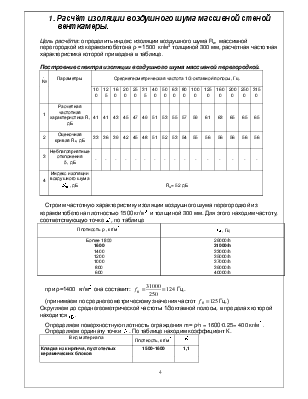

1.  Расчёт изоляции воздушного шума массивной стеной венткамеры.

Цель расчёта: определить индекс изоляции воздушного шума Rw  массивной перегородкой из керамзитобетона ρ = 1500  кг/м3 толщиной 300 мм, расчетная частотная характеристика которой приведена в таблице.

Построение спектра изоляции воздушного шума массивной перегородкой.

.№

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц.

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Расчетная частотная характеристика R, дБ

41

41

43

45

47

49

51

53

55

57

59

61

63

65

65

65

2

Оценочная кривая Ro, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

3

Неблагоприятные отклонения

δ , дБ

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

4

Индекс изоляции воздушного шума , дБ

Rw= 52 дБ

Строим частотную характеристику изоляции воздушного шума перегородкой из керамзитобетона плотностью 1500 кг/м и толщиной 300 мм. Для этого находим частоту, соответствующую точке , по таблице

#G0Плотность ρ , кг/м

, Гц

Более 1800

1600

1400

1200

1000

800

600

29000/h

31000/h

33000/h

35000/h

37000/h

39000/h

40000/h

при ρ=1400  кг/м она составит:   Гц.

(принимаем по среднегеометрическому значения частот Гц.)

Округляем до среднегеометрической частоты 1/3октавной полосы, в пределах которой находится.

Определяем поверхностную плотность ограждения m= ρ∙h = 1600∙0.25= 400 кг/м.

Определяем ординату точки . По таблице находим коэффициент К.

#G0Вид материала

Плотность, кг/м

Кладка из кирпича, пустотелых керамических блоков

1500-1600

1,1

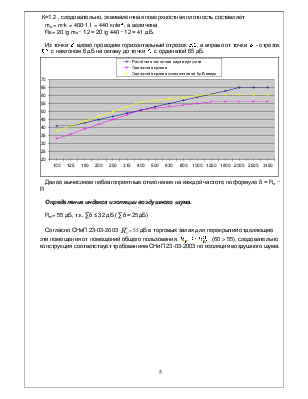

К=1.2 , следовательно, эквивалентная поверхностная плотность составляет

mэ = m∙k = 400∙1.1 = 440 кг/м, а величина

RB= 20 lg mэ − 12 = 20 lg 440− 12 = 41 дБ.

Из точки  влево проводим горизонтальный отрезок , а вправо от точки  - отрезок  с наклоном 6 дБ на октаву до точки  с ординатой 65 дБ.

Далее вычисляем неблагоприятные отклонения на каждой частоте по формуле δ = Ro − R

Определение индекса изоляции воздушного шума.

Rw= 55 дБ, т.к. ∑δ ≤ 32 дБ ( ∑δ = 25дБ)

Согласно СНиП 23-03-2003 дБ в торговых залах для перекрытий отделяющие эти помещения от помещений общего пользования.    (60 > 55), следовательно конструкция соответствует требованиям СНиП 23-03-2003 по изоляции воздушного шума.

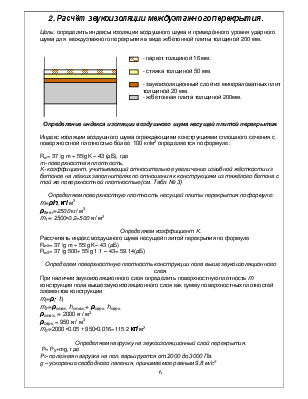

2.  Расчёт звукоизоляции междуэтажного перекрытия.

Цель: определить индексы изоляции воздушного шума и приведённого уровня ударного шума для  междуэтажного перекрытия в виде ж/бетонной плиты толщиной 200 мм.



- паркет толщиной 16 мм.

- стяжка толщиной 50 мм.

- звукоизоляционный слой из минераловатных плит толщиной 20 мм.

- ж/бетонная плита толщиной 200мм.

Определение индекса изоляции воздушного шума несущей плитой перекрытия.

Индекс изоляции воздушного шума ограждающими конструкциями сплошного сечения с поверхностной плотностью более  100 кг/м2 определяется по формуле:

Rw= 37 lg m + 55lgK – 43 (дБ), где

m- поверхностная плотность,

K- коэффициент, учитывающий относительное увеличение изгибной жёсткости из бетонов на лёгких заполнителях по отношения к конструкциям из тяжёлого бетона с той же поверхностной плотностью (см. Табл. № 3)

Определяем поверхностную плотность несущей плиты перекрытия по формуле:

m=ρh, кг/ м2

ρбет.=2500 кг/ м3

m1= 2500•0.2=500 кг/ м2

Определяем коэффициент K.

Рассчитать индекс воздушного шума несущей плитой перекрытия по формуле

Rw0= 37 lg m + 55lg K– 43 (дБ)

Rw0= 37 lg 500+ 55lg 1.1 – 43= 59.14(дБ)

Определем поверхностную плотность конструкции пола выше звукоизоляционного слоя.

При наличии звукоизоляционного слоя определить поверхностную плотность m конструкции пола выше звукоизоляционного слоя как сумму поверхностных плотностей элементов конструкции

mi=ρihi

m2=ρстяж.hстяж.+ ρпарк.hпарк.

ρстяж. = 2000 кг/ м3

ρпарк. = 950 кг/ м3

m2=2000 •0.05 + 950•0.016=115.2 кг/ м2

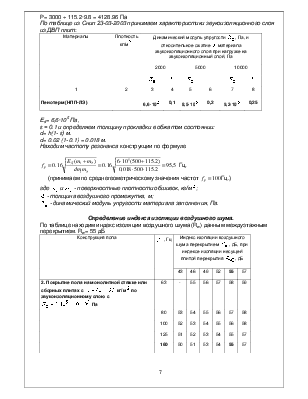

Определяем нагрузку на звукоизоляционный слой перекрытия
