Функционально-стоимостная оценка на основе метода приведенных затрат

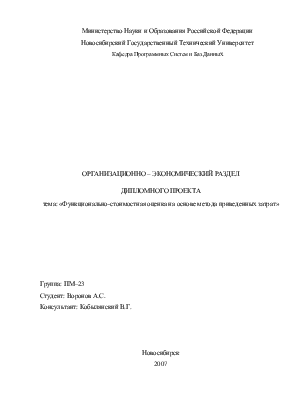

Министерство Науки и Образования Российской Федерации

Новосибирский Государственный Технический Университет

Кафедра Программных Систем и Баз Данных

ОРГАНИЗАЦИОННО – ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

ДИПЛОМНОГО ПРОЕКТА

тема: «Функционально-стоимостная оценка на основе метода приведенных затрат»

Группа: ПМ–23

Студент: Воронов А.С.

Консультант: Кобылянский В.Г.

Новосибирск

2007

Структурная модель проекта

Дерево целей и задач представляет собой иерархический граф, в котором выделены следующие уровни:

I уровень – генеральная цель;

II уровень – подцели;

III уровень – задачи.

Структурная модель системы измерения и анализа времени инспекции представлена на рисунке 5.1.



Рис.1. Структурная модель системы

	17. Интерфейс работы с базой данных

Функциональная модель проекта

Состав функций системы  приведен  в таблице 1, где Г – главная функция, О – основная функция  и  П – полезная функция.

Таблица 1

Состав функций объекта

Носитель функции	Наименование функции			Вид функции	Степень полезности	Индекс функции
	Глагол	Существительное	Дополнение
Головная программа	обеспечивает	настройку	системы	Г	П	F1
	обеспечивает	работу	с тестовыми заданиями	Г	П	F2
	обеспечивает	обработку	результатов	Г	П	F3
	обеспечивает	работу	с базой данных	Г	П	F4
	обеспечивает	анализ	тестовых заданий	Г	П	F5
	обеспечивает	работу	с пользователем	Г	П	F6
Модуль настройки системы	реализует	получение	параметров системы	О	П	F11
Модуль работы с тестовыми заданиями	реализует	создание	набора тестовых заданий	О	П	F21
	реализует	обеспечение	процесса тестирования	О	П	F22
	реализует	накопление	первичных данных	О	П	F23
Модуль обработки результатов	реализует	расчет	результата	О	П	F31
Модуль работы с базой данных	реализует	поиск	информации	О	П	F41
	реализует	добавление	информации	О	П	F42
	реализует	удаление	информации	О	П	F43
Модуль анализа тестовых заданий	реализует	редактирование	выборки	О	П	F51
	реализует	алгоритмы	анализа	О	П	F52
	реализует	обработку	результата анализа	О	П	F53
Модуль работы с пользователем	реализует	интерфейс	сеанса тестирования	О	П	F61
	реализует	интерфейс	формирование тестовых заданий	О	П	F62
	реализует	интерфейс	отображения результатов	О	П	F63
	реализует	интерфейс	настройки системы	О	П	F64
	реализует	интерфейс	анализа тестовых заданий	О	П	F65
	реализует	интерфейс	работы с базой данных	О	П	F66

Определение значимости и относительной важности функций по уровням функциональной модели

Оценка значимости и важности функций ведется последовательно по уровням функциональной модели, начиная с первого, т.е. сверху вниз. Функции, которые способствуют удовлетворению наиболее важных требований потребителя или участвуют одновременно в реализации нескольких требований, имеют соответственно более высокую значимость.

Наиболее значимыми факторами рассматриваемого проекта являются:

·  сложность реализации;

·  быстродействие;

·  удобство в использовании.

Рассмотрим перечисленные требования, используя метод матриц попарных сравнений.

В таблице 2 приведена  матрица попарного сравнения функций первого уровня.

Таблица 2

Матрица попарного сравнения функций 1-го уровня

Индекс требования	Индекс требования						Количество предпочтений	Значимость
	1	2	3	4	5	6
1		2	3	4	5	6	0	0
2	2		2	4	2	6	3	3/15
3	3	2		4	5	6	1	1/15
4	4	4	4		5	6	3	3/15
5	5	2	5	5		6	3	3/15
6	6	6	6	6	6		5	5/15
Итого:							15	1
