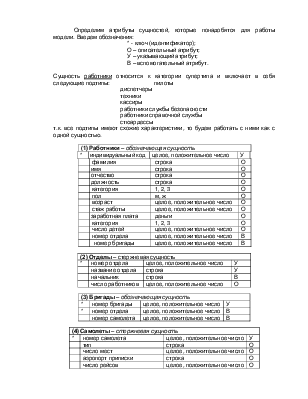

Определим атрибуты сущностей, которые понадобятся для работы модели. Введем обозначения:
* - ключ (идентификатор);
О – описательный атрибут;
У – указывающий атрибут;
В – вспомогательный атрибут.
Сущность работники относится к категории супертипа и включает в себя следующие подтипы: пилоты диспетчеры техники кассиры работники службы безопасности работники справочной службы стюардессы т.к. все подтипы имеют схожие характеристики, то будем работать с ними как с одной сущностью.
|
(1) Работники – обозначающая сущность |
||||||||
|
* |
индивидуальный код |
целое, положительное число |
У |
|||||
|
фамилия |
строка |
О |
||||||
|
имя |
строка |
О |
||||||
|
отчество |
строка |
О |
||||||
|
должность |
строка |
О |
||||||
|
категория |
1, 2, 3 |
О |
||||||
|
пол |
м, ж |
О |
||||||
|
возраст |
целое, положительное число |
О |
||||||
|
стаж работы |
целое, положительное число |
О |
||||||
|
заработная плата |
деньги |
О |
||||||
|
категория |
1, 2, 3 |
О |
||||||
|
число детей |
целое, положительное число |
О |
||||||
|
номер отдела |
целое, положительное число |
В |
||||||
|
номер бригады |
целое, положительное число |
В |
||||||
|
(2) Отделы – стержневая сущность |
|||
|
* |
номер отдела |
целое, положительное число |
У |
|
название отдела |
строка |
У |
|
|
начальник |
строка |
В |
|
|
число работников |
целое, положительное число |
О |
|
|
(3) Бригады – обозначающая сущность |
|||
|
* |
номер бригады |
целое, положительное число |
У |
|
* |
номер отдела |
целое, положительное число |
В |
|
номер самолета |
целое, положительное число |
В |
|
|
(4) Самолеты – стержневая сущность |
|||
|
* |
номер самолета |
целое, положительное число |
У |
|
тип |
строка |
О |
|
|
число мест |
целое, положительное число |
О |
|
|
аэропорт приписки |
строка |
О |
|
|
число рейсов |
целое, положительное число |
О |
|
|
возраст самолета |
целое, положительное число |
О |
|
|
дата последнего техосмотра |
дата |
О |
|
|
отметка исправности |
+, - |
О |
|
|
число ремонтов |
целое, положительное число |
О |
|
|
число рейсов после ремонта |
целое, положительное число |
О |
|
|

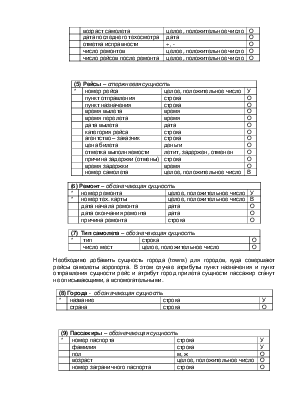

(5) Рейсы – стержневая сущность |
|||
|
* |
номер рейса |
целое, положительное число |
У |
|
пункт отправления |
строка |
О |
|
|
пункт назначения |
строка |
О |
|
|
время вылета |
время |
О |
|
|
время перелета |
время |
О |
|
|
дата вылета |
дата |
О |
|
|
категория рейса |
строка |
О |
|
|
агентство – заказчик |
строка |
О |
|
|
цена билета |
деньги |
О |
|
|
отметка выполняемости |
летит, задержен, отменен |
О |
|
|
причина задержки (отмены) |
строка |
О |
|
|
время задержки |
время |
О |
|
|
номер самолета |
целое, положительное число |
В |
|
