Диаграммы классов.Автоматическая генерация прототипа кода.

МО РФ

НГТУ

Расчётно-графическое задание.

по курсу

ООП

Факультет ПМИ

Группа ПМ-21

Студент Воронов А. С.

Преподаватель Полетаева И А

Новосибирск 2003

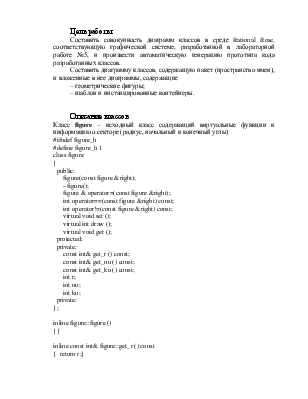

Цель работы:

Составить совокупность диаграмм классов в среде Rational Rose, соответствующую графической системе, разработанной в лабораторной работе №5, и произвести автоматическую генерацию прототипа кода разработанных классов.

Составить диаграмму классов, содержащую пакет (пространство имен), и вложенные в нее диаграммы, содержащие

– геометрические фигуры;

– шаблон и инстанцированные контейнеры.

Описание классов

Класс figure – исходный класс содержащий виртуальные функции и информацию о секторе (радиус, начальный и конечный углы)

#ifndef figure_h

#define figure_h 1

class figure

{

public:

figure(const figure &right);

~figure();

figure & operator=(const figure &right);

int operator==(const figure &right) const;

int operator!=(const figure &right) const;

virtual void set ();

virtual int draw ();

virtual void get ();

protected:

private:

const int& get_r () const;

const int& get_nu () const;

const int& get_ku () const;

int r;

int nu;

int ku;

private:

};

inline figure::figure ()

{}

inline const int& figure::get_r () const

{  return r;}

inline const int& figure::get_nu () const

{  return nu;}

inline const int& figure::get_ku () const

{  return ku;}

#endif

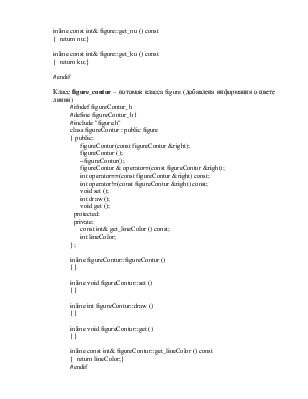

Класс figure_contur – потомок класса figure (добавлена информация о цвете линии)

#ifndef figureContur_h

#define figureContur_h 1

#include "figure.h"

class figureContur : public figure

{ public:

figureContur(const figureContur &right);

figureContur ();

~figureContur();

figureContur & operator=(const figureContur &right);

int operator==(const figureContur &right) const;

int operator!=(const figureContur &right) const;

void set ();

int draw ();

void get ();

protected:

private:

const int& get_lineColor () const;

int lineColor;

};

inline figureContur::figureContur ()

{}

inline void figureContur::set ()

{}

inline int figureContur::draw ()

{}

inline void figureContur::get ()

{}

inline const int& figureContur::get_lineColor () const

{  return lineColor;}

#endif

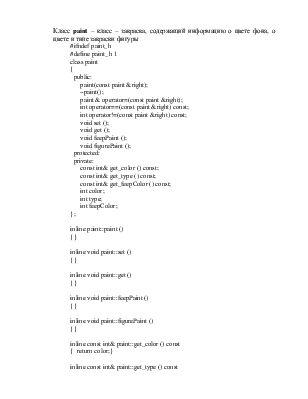

Класс paint – класс – закраска, содержащий информацию о цвете фона, о цвете и типе закраски фигуры

#ifndef paint_h

#define paint_h 1

class paint

{

public:

paint(const paint &right);

~paint();

paint & operator=(const paint &right);

int operator==(const paint &right) const;

int operator!=(const paint &right) const;

void set ();

void get ();

void feepPaint ();

void figurePaint ();

protected:

private:

const int& get_color () const;

const int& get_type () const;

const int& get_feepColor () const;

int color;

int type;

int feepColor;

};

inline paint::paint ()

{}

inline void paint::set ()

{}

inline void paint::get ()

{}

inline void paint::feepPaint ()

{}

inline void paint::figurePaint ()

{}

inline const int& paint::get_color () const

{  return color;}

inline const int& paint::get_type () const

{  return type;}

inline const int& paint::get_feepColor () const

{  return feepColor;}

#endif

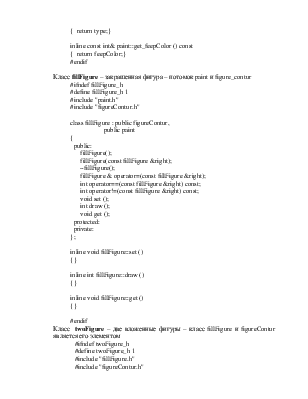

Класс fillFigure – закрашенная фигура – потомок paint и figure_contur

#ifndef fillFigure_h

#define fillFigure_h 1

#include "paint.h"

#include "figureContur.h"

class fillFigure : public figureContur,

public paint

{

public:

fillFigure();

fillFigure(const fillFigure &right);

~fillFigure();

fillFigure & operator=(const fillFigure &right);

int operator==(const fillFigure &right) const;

int operator!=(const fillFigure &right) const;

void set ();

int draw ();

void get ();

protected:

private:

};

inline void fillFigure::set ()

{}

inline int fillFigure::draw ()

{}

inline void fillFigure::get ()

{}

#endif
