Анализ структуры локальной сети ФПМИ и стека протоколов INTERNET

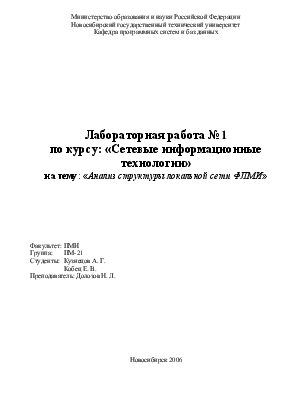

Министерство образования и науки Российской Федерации

Новосибирский государственный технический университет

Кафедра программных систем и баз данных

Лабораторная работа №1

по курсу: «Сетевые информационные технологии»

на тему: «Анализ структуры локальной сети ФПМИ»

Факультет: ПМИ

Группа:       ПМ-21

Студенты:   Кузнецов А. Г.

Кобец Е. В.

Преподаватель: Долозов Н. Л.

Новосибирск 2006

Цель работы

Подготовить личную страничку бригады для размещения  на ней отчетов по лабораторным работам. Выполнить анализ структуры локальной сети факультета ФПМИ и стека протоколов INTERNET`а.

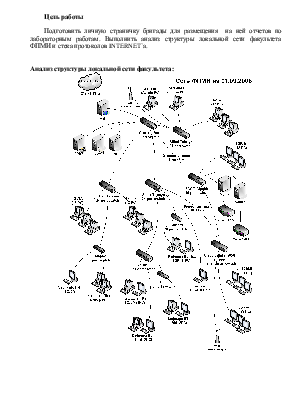

Анализ структуры локальной сети факультета:

Локальная сеть факультета включает в себя рабочие станции, расположенные в 4 терминальных классах(203a, 203b, 204, 208b), компьютеры на кафедрах факультета, компьютеры, расположенные в деканате и серверной (администраторов).

В составе сети 6 серверов

fpm2.ami.nstu.ru – сервер баз данных

fpm.ami.nstu.ru – почтовый сервер

ami.nstu.ru - шлюз

fpm3.ami.nstu.ru

saturn.ami.nstu.ru – файловый сервер

pluton.ami.nstu.ru – файловый сервер

Также в состав сети входят коммутаторы (Switch 8, 16, 24-портовые), маршрутизаторы (Cisco 1700), сетевые карты, благодаря которым каждому пользователю локальной сети факультета предоставлен доступ на локальные ресурсы других рабочих станций, а также доступ к ресурсам Internet.

В локальной сети для соединения компьютеров используется кабель 8-жильный медный типа витая неэкранированная пара категории 5(10/100Мбит) и категории 5e(1Гбит). Также используются радиоканалы связи wi-fi.

Схема соединения компьютеров сети с сервером fpm2 представлена на следующей схеме:

На сервере: прикладной уровень

На свитче: сетевой уровень

На рабочей станции: прикладной уровень

Для того, чтобы определить IP-адрес и MAC-адрес компьютера, необходимо использовать команду ipconfig /all (отображение полной информации о настройке параметров компьютера)

В результате выполнения этой команды видим на экране:

Настройка протокола IP для Windows

Имя компьютера  . . . . . . . . . : pc-208b-08

Основной DNS-суффикс  . . . . . . :

Тип узла. . . . . . . . . . . . . : гибридный

IP-маршрутизация включена . . . . : нет

WINS-прокси включен . . . . . . . : нет

Порядок просмотра суффиксов DNS . : ami.nstu.ru

Подключение по локальной сети - Ethernet адаптер:  (сетевая карта компьютера)

DNS-суффикс этого подключения . . : ami.nstu.ru

Описание  . . . . . . . . . . . . : Intel(R) PRO/100 VM сетевое подключение

Физический адрес. . . . . . . . . : 00-0D-61-EB-52-16   (MAC – адрес компьютера)

DHCP включен. . . . . . . . . . . : да

Автонастройка включена  . . . . . : да

IP-адрес  . . . . . . . . . . . . : 217.71.130.220                  (IP - адрес компьютера)

Маска подсети . . . . . . . . . . : 255.255.255.128

Основной шлюз . . . . . . . . . . : 217.71.130.129         (IP – адрес сервера ami.nstu.ru)

DHCP-сервер . . . . . . . . . . . : 217.71.130.129

DNS-серверы . . . . . . . . . . . : 217.71.130.129

Основной WINS-сервер  . .  217.71.130.131   (IP – адрес сервера fpm2.ami.nstu.ru)

Аренда получена . . . . . . . . . : 3 октября 2006г. 8:31:45

Аренда истекает . . . . . . . . . : 3 октября 2006 г. 14:31:45

Для того, чтобы узнать MAC – адрес любого компьютера в сети, необходимо ввести команду arp –a имя_компьютера либо ip_адрес компьютера

Например: arp –a 217.71.130.131 (fpm2.ami.nstu.ru)

Физический адрес - 00:E0:81:5C:1F:F9

Принцип работы прикладных программ с системным сетевым ПО:

Для взаимодействия прикладных сетевых программ операционная система предоставляет им свой сетевой интерфейс. Рассмотрим 2 понятия: СОКЕТ и ПОРТ, связанные с этими интерфейсами:

Сокет - это некий объект операционной системы, инкапсулирующий соединение к удаленному компьютеру, позволяющие передавать и принимать данные. Для идентификации, какой программе следует направить входящий пакет, каждая программа при открытии соединения резервирует порт.

(например 20 порт при передаче данных по ftp)

Стек протоколов Internet включает в себя уровни:

Прикладной  (Единица измерения - сообщение)

Транспортный  (Единица измерения – сегмент)

Сетевой  (Единица измерения – дейтаграмма/пакет)

Канальный  (Единица измерения - кадр)

Физический  (Единица измерения – поток битов)

функции физического уровня:

передача битов по физическим каналам; формирование электрических сигналов; кодирование информации; синхронизация; модуляция (наложение информации на несущую частоту).

функции канального  уровня:

Надёжная доставка пакета между двумя соседними станциями в сети произвольной топологии;

Надёжная доставка пакета между любыми станциями в сети типовой топологии (для этого используются проверка доступности разделяемой среды; выделение кадров из потока данных, поступающих по сети; формирование кадров при отправке данных; подсчёт и проверка контрольной суммы).

 функции сетевого  уровня:

доставка пакета между любыми двумя узлами сети с произвольной топологией; доставка пакета между любыми двумя сетями в составной сети;

функции  транспортного  уровня:

Обеспечение доставки информации с требуемым качеством между любыми узлами сети: разбивка сообщения сеансового уровня на пакеты, их нумерация; буферизация принимаемых пакетов; упорядочивание прибывающих пакетов; адресация прикладных процессов;

функции прикладного  уровня:

Набор всех сетевых сервисов, которые предоставляет система конечному пользователю: идентификация, проверка прав доступа; принт- и файл-сервис, почта, удаленный доступ;

Анализ директории CD.

Количество папок:  - 80

Количество файлов  - 7723

Размер:  307 Mb

Реальный размер: 310 Mb

На диске в директории CD  представлены  RFC, описание и фото сетевых устройств, анимационные ролики, демонстрирующие взаимодействие сетевых устройств.
