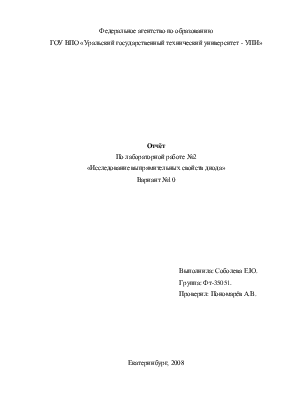

Федеральное агентство по образованию
ГОУ ВПО «Уральский государственный технический университет - УПИ»
Отчёт
По лабораторной работе №2
«Исследование выпрямительных свойств диода»
Вариант №10
Выполнила: Соболева Е.Ю.
Группа: Фт-35051.
Проверил: Пономарёв А.В.
Екатеринбург, 2008
Схема.
Ответы на вопросы.
1.В эксперименте используются источник переменного напряжения и диод 1N4942GP, включенные в цепь последовательно, также последовательно, включен резистор. Измерительным прибором служит осциллограф. Канал А подключён к источнику, а канал В к диоду.
2.Когда диод работает на прямом включении, напряжение на нём мало, поэтому всё напряжение падает на резисторе – диод открыт и пропускает ток, а когда источник подаёт обратное напряжение - диод закрывается, ток через диод не течёт, а значит, всё напряжение падает на диоде. Это хорошо видно на жёлтой осциллограмме, «обрезанные» вершины при открытом диоде, а впадины при закрытом. Таким образом, можно сделать вывод, что диод проводит ток только в одном направлении.
3.В открытом состоянии падение напряжения на диоде составляет 0,6 В, следовательно на резисторе, при открытом диоде, падает 10 В-0,6 В = 9,4 В. Найдём ток: (9,4 В)/(1000 Ом) = 0,0094 А ≈ 10 мА, ток через резистор равен току через диод, так как они соединены последовательно. При падении напряжения 0,6 В, ток через диод 1N4942GP составляет примерно 10 мА, что соответствует результатам полученным в лабораторной работе №1.
