5-ти комнатный мансардный жилой дом

Страницы работы

16 страниц (Word-файл)

Фрагмент текста работы

Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное учреждение

Высшего профессионального образования

Забайкальский государственный университет

Факультет строительства и экологии

Кафедра строительство

Пояснительная записка

к курсовому проекту

По дисциплине

«Архитектура»

Тема: «5-ти комнатный мансардный жилой дом»

Выполнил: студент группы ЭУН-10

Проверил: преподаватель

Чита 2012г.

Содержание

Введение. 4

1 Характеристика района строительства. 5

2 Объемно-планировочное решение здания. 6

3 Конструктивное решение здания. 7

3.1 Фундамент. 7

3.2 Стены.. 7

3.2.1 Теплотехнический расчет стены.. 9

3.3 Перекрытия. 12

3.4 Крыша. 12

3.5 Окна и двери. 13

3.6 Перемычки. 14

3.7 Полы.. 14

3.8 Внутренняя и наружная отделка здания. 14

3.9  Лестницы………………..….………………………………………………15

4 Технико-экономические показатели проекта. 15

5 Список использованной литературы.. 16

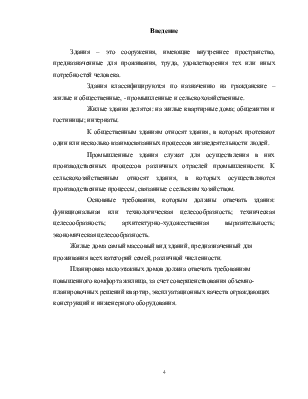

Введение

Здания – это сооружения, имеющие внутреннее пространство, предназначенные для проживания, труда, удовлетворения тех или иных потребностей человека.

Здания классифицируются по назначению на гражданские – жилые и общественные, - промышленные и сельскохозяйственные.

Жилые здания делятся: на жилые квартирные дома; общежития и гостиницы; интернаты.

К общественным зданиям относят здания, в которых протекают один или несколько взаимосвязанных процессов жизнедеятельности людей.

Промышленные здания служат для осуществления в них производственных процессов различных отраслей промышленности. К сельскохозяйственным относят здания, в которых осуществляются производственные процессы, связанные с сельским хозяйством.

Основные требования, которым должны отвечать здания: функциональная или технологическая целесообразность; техническая целесообразность; архитектурно-художественная выразительность; экономическая целесообразность.

Жилые дома самый массовый вид зданий, предназначенный для проживания всех категорий семей, различной численности.

Планировка малоэтажных домов должна отвечать требованиям повышенного комфорта жилища, за счет совершенствования объемно-планировочных решений квартир, эксплуатационных качеств ограждающих конструкций и инженерного оборудования.

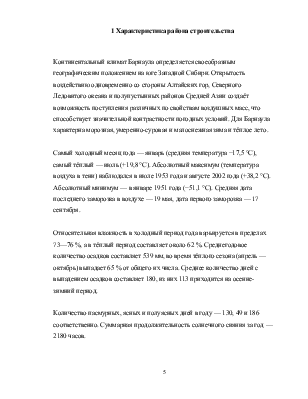

1 Характеристика района строительства

Континентальный климат Барнаула определяется своеобразным географическим положением на юге Западной Сибири. Открытость воздействию одновременно со стороны Алтайских гор, Северного Ледовитого океана и полупустынных районов Средней Азии создаёт возможность поступления различных по свойствам воздушных масс, что способствует значительной контрастности погодных условий. Для Барнаула характерна морозная, умеренно-суровая и малоснежная зима и тёплое лето.

Самый холодный месяц года — январь (средняя температура −17,5 °C), самый тёплый — июль (+19,8 °C). Абсолютный максимум (температура воздуха в тени) наблюдался в июле 1953 года и августе 2002 года (+38,2 °C). Абсолютный минимум — в январе 1951 года (−51,1 °C). Средняя дата последнего заморозка в воздухе — 19 мая, дата первого заморозка — 17 сентября.

Относительная влажность в холодный период года варьируется в пределах 73—76 %, а в тёплый период составляет около 62 %. Среднегодовое количество осадков составляет 539 мм, во время тёплого сезона (апрель — октябрь) выпадает 65 % от общего их числа. Среднее количество дней с выпадением осадков составляет 180, из них 113 приходится на осенне-зимний период.

Количество пасмурных, ясных и полуясных дней в году — 130, 49 и 186 соответственно. Суммарная продолжительность солнечного сияния за год — 2180 часов.

В розе ветров Барнаула наблюдается преобладание юго-западных, западных и южных ветров.

Температура воздуха наиболее холодных суток 0С обеспеченностью 0,92: tн = -420С.

Температура воздуха наиболее холодной пятидневки 0С обеспеченностью 0,92: tн = -390С.

Город  Барнаул  расположен в сухой зоне влажности.

Режим помещения - нормальный.

2 Объемно-планировочное решение здания

Здание относится к домам индивидуальной застройки.

Габариты здания : длина здания составляет 10880 мм; ширина здания 10480 мм; высота этажа 2,800 м; высота здания в коньке 7,850м.

Здание двухэтажное. На первом этаже расположена кухня, габаритные размеры: 4410х2690мм; площадь 11.86 м2.Кухня оснащена раковиной с мойкой размером 720х500 мм. Рядом с кухней располагается гостиная (площадь 7,93м2; габаритные размеры 1800х4410мм). Также рядом с кухней расположен совмещенный санитарный узел, габаритами 1800х3100мм и имеющий площадь 5.58 м2,который оснащен следующим санитарно-техническим оборудованием: ванна размером 2000х750мм, раковина размером 600х460 мм, унитаз – 450х500мм. Еще на первом этаже размещена игровая комната для детей, площадью 20,33м2 (4410х4110мм).

Второй этаж также оснащен санитарным узлом, габаритами 1800х1500мм и имеющий площадь 2.70. На втором этаже расположены:

- детская, площадью 11.86м2,длиной 2690мм и шириной 4410мм;

-две спальни по габаритам(4410х2740мм площадью12.08 м2);

Степень долговечности данного здания — II. Степень огнестойкости— III.

3 Конструктивное решение здания

По конструктивной схеме здание бескаркасное с продольными несущими
