Фазочувствительные рельсовые цепи

Страницы работы

58 страниц (Word-файл)

Содержание работы

Федеральное агентство железнодорожного транспорта РФ

Иркутский государственный университет

путей сообщения

Кафедра АТ

Лабораторная работа

«Фазочувствительные рельсовые цепи»

Иркутск

2005 г.

ФЧ РЦ

Содержание

1.  Общие сведения

2.  Не разветвлённые рц

3.  Разветвлённые рц

4.  Регулировка и эксплуатация рц

5.  Питание и фазирование рц

6.  Проверка исправности изолирующих стыков и чередования полярности

7.  Задании на лабораторную

Приложение 1

1. Основные сведения.

Рельсовые цели (РЦ) переменного тока частотой 25 Гц с на­ложением кодовых сигналов автоматической локомотивной сигнализации непрерывного действия /АЛСН/ частотой 50 Гц применяются на станциях при электротяге постоянного тока и тепловозной тяге. В качестве путевых реле используются фазочувствительные реле типа ДСШ-13А, отличающиеся от реле типов ДСШ-12 и ДСШ-13 улучшенными электрическими характеристиками.

Станционные РЦ подразделяются на неразветвленные и разветвленные. Не разветвленными РЦ оборудуются приемоотправочные пути и бесстрелочные участки, а разветвленными - стрелочные участки.

Станционная РЦ выполняет следующие функции:

-  проверяет состояние (свободность, занятость) участка пути;

-  контролирует полный излом рельса или изъятие рельсового звена; -  служит каналом для передачи сигналов АЛСН.

Для выполнения первых двух функций используется сигнальный ток частотой 25 Гц, а для реализации третьей - кодовый ток частотой 50 Гц.

При свободной от подвижного состава РЦ (нормальный режим) сигнальный ток частотой 25 Гц поступает по рельсовой линии с питающего на релейный конец, что вызывает включение путевых реле АСП, БСП, ВСП. С занятием подвижным составом РЦ (шунтовой режим) из-за шунтирования рельсовой линии уровень сигнального тока снижается, а путевые реле выключаются. Если происходит полный излом рельсов /контрольный режим/, то путевые реле также должны быть выключены.

Для обеспечения работы АЛСН одновременно о сигнальным током частотой 25 Гц в рельсовую линию подаётся кодовый ток частотой 50 Гц, уровень которого нормируется (режим АЛСН).

Защита от взаимных влияний при коротком замыкании (к.з) изолирующих стыков обеспечивается чередованием мгновенных полярностей в смежных РЦ.

Установка рабочего напряжения на путевых реле в зависимости от сопротивления балласта производится в соответствии с регулировочными таблицами (приложение 1).

2. Неразветвлённые рц 25 Гц с реле ДСШ.

В двухниточных фазочувствительных РЦ частотой 25 Гц на участках с электротягой постоянного тока в качестве путевого реле исполь­зуют реле типа ДСШ-13А. В двухниточных РЦ этого вида применяют только ДТ типа ДТ-0.6-500М, ДТ-0.6-1000М и предусматривают наложение кодовых сиг­налов числовой АЛСН. Для этих РЦ выпущена нормаль РЦ-25-ЭТОО-С-87. По сравнению с предыдущей нормалью РЦ-25-12 (1973 г.) в нее внесены следую­щие изменения и добавления. Обеспечена возможность более точной установки фазовых соотношений при различных длинах РЦ и длинах питающего и релейного кабелей. Определены минимальные и максимальные сопротивления резисторов (кабеля) питающего и релейного концов. На питающих концах неразветвленных и разветвленных двухниточных РЦ установлены резисторы R0сопротивлением 50 Ом, стабилизирующие входное сопротивление питающего конца и улучшения ее фазовой настройки. Расширены пределы допустимых напряжений на путевых реле, учитывающие колебания напряжения сети и изменение сопротивления изо­ляции от минимального до максимального. На основе результатов анализа ра­ботоспособности РЦ в условиях пониженного сопротивления изоляции определе­ны максимально допустимые напряжения на ПТ для каждой РЦ с учетом их дли­ны. Даны рекомендации по уравниванию напряжений на путевых реле в развет­влённых РЦ и их регулировке. Разработаны новые разновидности неразветвлен­ных и разветвленных РЦ, ранее отсутствующие в нормали РЦ-25-12.

Главные пути оборудуют двухниточными РЦ с двумя ДТ для обеспечения сквозного пропуска обратного тягового тока по обеим рельсовым нитям.

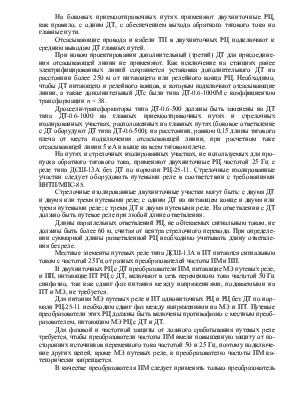

На боковых приемоотправочных путях применяют двухниточные РЦ, как правило, с одним ДТ, с обеспечением выхода обратного тягового тока на главные пути.

Отсасывающие провода и кабели ТП в двухниточных РЦ подключают к средним выводам ДТ главных путей.

При новом проектировании дополнительный (третий) ДТ для присоедине­ния отсасывающей линии не применяют. Как исключение на станциях ранее электрифицированных линий сохраняется установка дополнительного ДТ на расстоянии более 250 м от питающего или релейного конца РЦ. Необходимо, чтобы ДТ питающего и релейного концов, к которым подключают отсасывающие линии, а также дополнительный ДТс были типа ДТ-0.6-1000М с коэффициентом трансформации п = 38.

Дроссели-трансформаторы типа ДТ-0.6-500 должны быть заменены на ДТ типа ДТ-0.6-1000 на главных приемоотправочных путях и стрелочных изолированных участках, расположенных на главных путях (боковое ответвление с ДТ оборуду­ют ДТ типа ДТ-0.6-500); на расстоянии, равном 0,15 длины тягового плеча от места подключения отсасывающей линии, при расчетном токе отсасывающей линии 5 кА и выше на всем тяговом плече.

На путях и стрелочных изолированных участках, не используемых для про­пуска обратного тягового тока, применяют двухниточные РЦ частотой 25 Гц с реле типа ДСШ-13А без ДТ по нормали РЦ-25-11. Стрелочные изолированные участки следует оборудовать путевыми реле в соответствии с требования­ми ВНТП/МПС-85.

Стрелочные изолированные двухниточные участки могут быть: с двумя ДТ и двумя или тремя путевыми реле; с одним ДТ на питающем конце и двумя или тремя путевыми реле; с тремя ДТ и двумя путевыми реле. На ответвлении с ДТ должно быть путевое реле при любой длине ответвления.

Длины параллельных ответвлений РЦ, не обтекаемых сигнальным током, не должны быть более 60 м, считая от центра стрелочного перевода. При определе­нии суммарной длины разветвленной РЦ необходимо учитывать длину ответвле­ния без реле.

Местные элементы путевых реле типа ДСШ-13А и ПТ питаются сигнальным током с частотой 25 Гц от разных преобразователей частоты ПМ и ПП.

В двухниточных РЦ с ДТ преобразователи ПМ, питающие МЭ путевых реле, и ПП, питающие ПТ РЦ с ДТ, включают в сеть переменного тока частотой 50 Гц синфазно, так как сдвиг фаз питания между напряжениями, подаваемыми на ПТ и МЭ, не требуется.

Для питания МЭ путевых реле и ПТ однониточных РЦ и РЦ без ДТ по нор­мали РЦ-25-11 необходим сдвиг фаз между напряжениями на МЭ и ПТ. Путевые преобразователи этих РЦ должны быть включены противофазно с местным преоб­разователем, питающим МЭ РЦ с ДТ и ДТ.

Для фазовой и частотной защиты от ложного срабатывания путевых реле требуется, чтобы преобразователи частоты ПМ имели повышенную защиту от по­сторонних источников переменного тока частотой 50 и 25 Гц, поэтому подключе­ние других цепей, кроме МЭ путевых реле, к преобразователю частоты ПМ ка­тегорически запрещается.
