Исследование физических свойств и электрической прочности трансформаторного масла

Цель работы – практическое знакомство с приемами определения физических и электрических параметров трансформаторного масла, усвоение методик снятия разрядных характеристик и статистической обработки экспериментальных данных.

Программа работы.

1.) определение вязкости трансформаторного масла в градусах Энглера и кинематическая вязкость в сСт;

2.) определение температуры вспышки паров масла;

3.) определение электрической прочности и качество масла путем испытания на АМИ – 60;

4.) снятие температурных зависимостей ξ(tº) и tgδ(tº);

5.) снятие разрядных характеристик:

а.) для электродов «игла-плоскость»;

б.) то же, с применением барьера из твердого диэлектрика;

6.) на основе результатов испытаний дать заключение о соответствии образца масла требованиям ГОСТ 982-68.

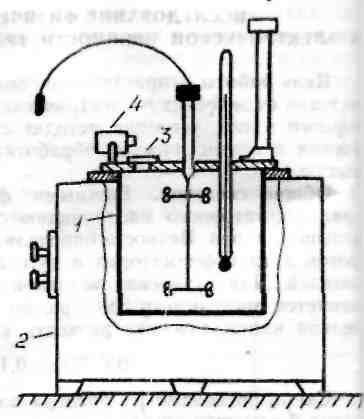

Рисунок №1.

«Вискозиметр Энглера».

Рисунок №2.

«Прибор для определения температуры вспышки паров минерального масла».

Таблица №1.

Установки	Пробивное напряжение на АМИ-60, кВ
	Свежее масло	Эксплуатационное масло
3-6	25	20
35	30	25
110-220	40	35

Таблица №2.

Параметры масла	Епр.ср  кВ/м	ω, %
«Качество» масла	3:07 – масло 187сек.	0:51 - вода
Вязкость масла	ВУ, ºЭ	кинематическая v
	3,67	сСт
tвсп, ºC	137	26,99

Таблица №3.

№ инт	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	Среднее
Uпр,кВ	12	12	14	12	14	13	13	12	12	11	13	13	12	11	12	13	14	13	12	12	12,475
Епр,кВ/м	4800	4800	5600	4800	5600	5200	5000	4800	4800	4400	5200	5200	4800	4400	4800	5200	5600	5200	4800	4800	4990

1.) Заполнение таблицы №2.

Определение градуса Энглера.

Определение кинематической вязкости.

.

2.) Заполнение таблицы №3.

Пример расчета для второй строки:

2,5 мм – расстояние между электродами маслопробойника.

l=2,5 мм = 0,0025 м.

;

а.) ;

б.) ;

.

Вывод: среднее значение электрической прочности равно ЕПРср=49,9В/см, пользуясь таблицей №1 можно сказать, что данное масло можно использовать в высоковольтных установках до 110-220 кВ, при том, что масло эксплуатационное.

Петербургский государственный университет путей сообщения

Кафедра: «Электромеханические комплексы и системы»

Лабораторная работа №4

«Исследование физических свойств и электрической прочности трансформаторного масла ».

Выполнил студент

                                                                                                 группы ЭТ-502:

Рабинюк А.А.

Санкт-Петербург

2008
