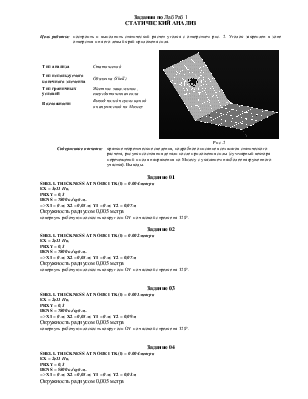

Задания по Лаб Раб 1
Цель работы: построить и выполнить статический расчет уголка с отверстием рис. 2. Уголок закреплен в зоне отверстия и на его левый край приложена сила.
Тип анализа |
Статический |
|
Тип используемого конечного элемента |
Оболочка (Shell) |
|
Тип граничных условий |
Жесткое защемление, сосредоточенная сила |
Возможности |
Вывод полей перемещений и напряжений по Мизесу |
Рис .2
Содержание отчета:краткие теоретические сведения, подробное описание всех шагов статического расчета, рисунки состояния детали после приложения силы (суммарный вектора перемещений и поля напряжения по Мизесу с указанием наиболее нагруженного участка). Выводы.
Задание 01
SHELL THICKNESS AT NODE I TK(I) = 0.004метра
EX= 3е11 Па,
PRXY= 0,3
DENS= 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 02
SHELL THICKNESS AT NODE I TK(I) = 0.002метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 03
SHELL THICKNESS AT NODE I TK(I) = 0.001метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,09 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 04
SHELL THICKNESS AT NODE I TK(I) = 0.004метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 8800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,03 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 05
SHELL THICKNESS AT NODE I TK(I) = 0.005метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 06
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 07
SHELL THICKNESS AT NODE I TK(I) = 0.002метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,08 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 08
SHELL THICKNESS AT NODE I TK(I) = 0.001метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 09
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,06 м; Y1 = 0 м; Y2 = 0,05 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 10
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,07 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 11
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 12
SHELL THICKNESS AT NODE I TK(I) = 0.004метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,06 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 13
SHELL THICKNESS AT NODE I TK(I) = 0.002метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 14
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,2
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,07 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 15
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,35
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,09 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 16
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 17
SHELL THICKNESS AT NODE I TK(I) = 0.006метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 18
SHELL THICKNESS AT NODE I TK(I) = 0.002метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 19
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 20
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 1е11 Па,
PRXY = 0,3
DENS = 8800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 21
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 4е11 Па,
PRXY = 0,3
DENS = 8800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 22
SHELL THICKNESS AT NODE I TK(I) = 0.004метра
EX = 2е11 Па,
PRXY = 0,5
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,08 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 23
SHELL THICKNESS AT NODE I TK(I) = 0.001метра
EX = 2е11 Па,
PRXY = 0,4
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 24
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 25
SHELL THICKNESS AT NODE I TK(I) = 0.007метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 9800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 26
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,04 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 27
SHELL THICKNESS AT NODE I TK(I) = 0.005метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,06 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
Задание 28
SHELL THICKNESS AT NODE I TK(I) = 0.003метра
EX = 2е11 Па,
PRXY = 0,3
DENS = 7800 кг/куб.м..
=> Х1 = 0 м; X2 = 0,05 м; Y1 = 0 м; Y2 = 0,07 м
Окружность радиусом 0,005 метра
повернуть рабочую плоскость вокруг оси OY по часовой стрелке на 120°.
