Ульяновский государственный технический университет |
Экзаменационный билет № 1 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Укажите на механической характеристике асинхронного двигателя точку, по которой определяется пусковой момент 2. Какой из известных способов регулирования частоты вращения асинхронных электродвигателей является наиболее эффективным? 3. В каких тормозных режимах может работать ДПТ с параллельным возбуждением? Как фактически реализовать эти режимы? |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 2 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Как изменится коэффициент полезного действия трансформатора при замене магнитопровода из электротехнической стали на магнитопровод из конструкционной стали? 2. Проанализируйте существующие способы пуска с короткозамкнутым ротором (механические характеристики, применение, достоинства и недостатки). 3. ДПТ параллельного возбуждения имеет следующие данные: UH=220B, RAH=0,8 Oм , IAH=20A. Определите сопротивление пускового реостата RП при условии ограничения пускового тока до значения IП=2,5 IAH |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 3 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Укажите точку на механической характеристике асинхронного двигателя, которая соответствует скольжению S=0. 2. С кокай целью магнитопровод трансформатора выполняется из электротехнической стали? Выбрать правильный ответ: - увеличение тока холостого хода - увеличение коэффициента магнитной связи между обмотками - удобство сборки трансформатора - увеличение индуктивного сопротивления обмоток, обусловленных потоками рассеяния 3. Перечислите условия самовозбуждения генератора постоянного тока параллельного возбуждения. |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 4 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Укажите точку на механической характеристике асинхронного двигателя, которая соответствует скольжению S=1. 2. С кокай целью магнитопровод трансформатора собирается из отдельных, тонких, изолированных друг от друга листов? Выбрать правильный ответ: - уменьшение потерь на вихревые токи - уменьшение потерь на гистерезес - удобство сборки трансформатора - уменьшение потерь в меди 3. Для каких двигателей постоянного тока и с какой целью применяют шунтирование его обмоток дополнительными резисторами? |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 5 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Напишите выражение для коэффициента трансформации – к двухобмоточного трансформатора с числом витков первичной - W1 и вторичной - W2 обмоток. 2. У синхронного электродвигателя нагрузка на валу уменьшилась в 2 раза. Изменится ли частота вращения ротора, если до этого СД работал в установившемся режиме? 3. ДПТ параллельного возбуждения имеет следующие данные: UH=200B, номинальный ток IH=10A, ток возбуждения IB=2A, сопротивление обмотки якоря RAH=1 Oм. Чему равна ЭДС якоря? |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 6 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Запишите выражение для коэффициента полезного действия η трансформатора, у которого мощность, выделяемая на нагрузке – P2 , потери в стальном сердечнике P0 , потери в обмотке трансформатора – PК . 2. Принцип действия АД с массивным и глубокопазным ротором. 3. Как практически осуществить режим противовключения ДПТ? Постройте механические характеристики. |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|

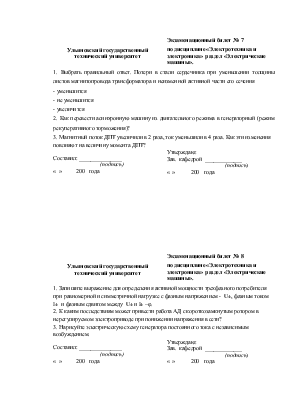

Ульяновский государственный технический университет |
Экзаменационный билет № 7 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Выбрать правильный ответ. Потери в стали сердечника при уменьшении толщины листов магнитопровода трансформатора и неизменной активной части его сечения - уменьшится - не уменьшится - увеличится 2. Как перевести асинхронную машину из двигательного режима в генераторный (режим рекуперативного торможения)? 3. Магнитный поток ДПТ увеличили в 2 раза, ток уменьшили в 4 раза. Как эти изменения повлияют на величину момента ДПТ? |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
|
Ульяновский государственный технический университет |
Экзаменационный билет № 8 по дисциплине «Электротехника и электроника» раздел «Электрические машины». |
|
1. Запишите выражение для определения активной мощности трехфазного потребителя при равномерной и симметричной нагрузке с фазным напряжением - UФ, фазным током IФ и фазным сдвигом между UФ и IФ –φ. 2. К каким последствиям может привести работа АД с короткозамкнутым ротором в нерегулируемом электроприводе при понижении напряжения в сети? 3. Нарисуйте электрическую схему генератора постоянного тока с независимым возбуждением. |
|
|
Составил: _______________ (подпись) « » 200 года |
Утверждаю: Зав. кафедрой _____________ (подпись) « » 200 года |
