Устройство оптического теодолита Т30

   Технический теодолит ТЗО  служит для измерения горизонтальных и вертикальных углов в теодолитных и тахео­метрических ходах, а также для измерения расстоя­ний нитяным дальномером или дальномерной насадкой ДН-10 . Он находят широкое применение при изыскании и про­ектировании инженерных сооружений.

    Теодолит ТЗО  разработан на базе теодолита ТОМ, имеет повторительную систему осей. Это позволяет при измерении горизонтальных углов применять как способ круговых приемов, так и способ повторений.

   Стеклянные круги теодолита оцифрованы через каждый градус. Цена деления лимбов 10'. Отсчет по кругам выполняется в поле зрения штрихового микроскопа 5 (микроскопа-оценщика), расположенного рядом с окуляром 6 зрительной трубы. Система отсчета односторонняя. В поле зрения штрихового микроскопа передано изображение делений горизонтального и вертикального кругов. Оценка долей наименьших делений производится по штриху микроскопа на глазе точностью 1¢.   На корпусе зрительной трубы для предварительного наве­дения ее на цель имеются два оптических визира 10 .

Трегер теодолита скреплен с металлическим основанием 1 (дном футляра) и вместе с ним крепится при помощи станового винта к головке штатива. Это позволяет надевать футляр, не сни­мая теодолит со штатива при переноске прибора и тем самым пре­дохранить его от повреждений.

Особенностью конструкции является возможность Центриро­вания теодолита над вершиной измеряемого угла, пользуясь зри­тельной трубой, которую в этом случае устанавливают вертикаль­но, объективом вниз, визируя через отверстие 15   в вертикальной оси.

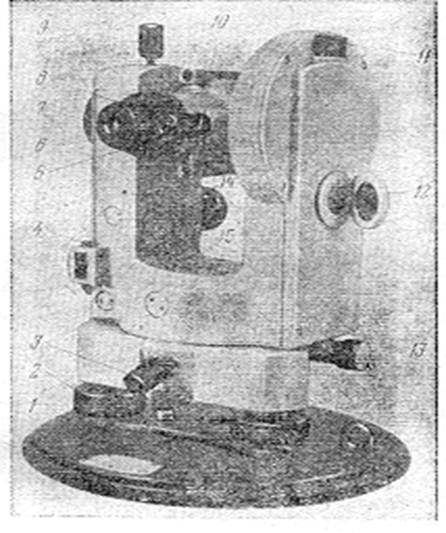

1 основание теодолита; 2 — подъемный винт; 3 — закрепительный винт лимба; 4 — исправительный винт уровня; 5 — окуляр отсчетного микроскопа; 6 — окуляр трубы; 7 — барабан кремальеры для фокусировки; 8 — колпачок, прикрывающий исправительные винты сетки нитей; 9 — закрепительный винт трубы; 10 — оптический ви­зир для наведения трубы на цель; 11—место установки ориентир-буссоли; 12 —зеркало для освещения шкал; 13 — наво­дящий винт алидады; 14 — наводящий винт трубы; 15 — отверстие для .центрирования теодолита.

По конструкции типы теодолитов делятся на простые и поповторительные. У простых теодолитов лимб скреплен с подставкой. Лимб повторительных  теодолитов имеет закрепительный винт и наводящее устройство и может вращаться независимо от вращения алидады. Простая система осей предусмотрена у высокоточных теодолитов.

Схема осей повторительного и простого теодолитов.

1 — подставка теодолита; 2 — лимб; 3 — алидада; JJ— основная ось теодолита; UU ось уровня; VV визирная ось; ТТ горизонтальная ось вращения трубы.
