3.  ПРИМЕНЕНИЕ СИСТЕМЫ СИНВ ДЛЯ ПОДЗЕМНЫХ ВЗРЫВНЫХ РАБОТ

Цели

Подпись: 1.	Конструкцию и способы изготовления патронов-боевиков для подземных взрывных работ.
2.	Схемы монтажа системы СИНВ для подземных взрывных работ.
3.	Правила монтажа системы СИНВ для подземных взрывных работ.
Изучив эту тему, Вы будете знать:

3.1.  ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

Температурный интервал применения устройства СИНВ-Ш от -40 до +50°С. Работоспособность устройств СИНВ-Ш сохраняется после пребывания в водной среде в течение 6 часов.

Времена замедлений устройств СИНВ-Ш при длине ударно-волновой трубки 5 м приведены в таблице 3. Добавление каждого метра длины УВТ увеличивает время замедления на 0,5 мс.

Номинальное время замедления устройства СИНВ-С.

Таблица 3

Наименование устройства

Время замедления, мс

Наименование устройства

Время замедления, мс

СИНВ-Ш -0

2,5

СИНВ-Ш -500

500

СИНВ-Ш -20

20

СИНВ-Ш -600

600

СИНВ-Ш -40

40

СИНВ-Ш -700

700

СИНВ-Ш -60

60

СИНВ-Ш -800

800

СИНВ-Ш -80

80

СИНВ-Ш -900

900

СИНВ-Ш -100

100

СИНВ-Ш -1000

1000

СИНВ-Ш -125

125

СИНВ-Ш -2000

2000

СИНВ-Ш -150

150

СИНВ-Ш -3000

3000

СИНВ-Ш -175

175

СИНВ-Ш -4000

4000

СИНВ-Ш -200

200

СИНВ-Ш -5000

5000

СИНВ-Ш -250

250

СИНВ-Ш -6000

6000

СИНВ-Ш -300

300

СИНВ-Ш -7000

7000

СИНВ-Ш -350

350

СИНВ-Ш -8000

8000

СИНВ-Ш -400

400

СИНВ-Ш -9000

9000

СИНВ-Ш -450

450

СИНВ-Ш -10000

10000


3.2.  ИЗГОТОВЛЕНИЕ БОЕВИКОВ

В качестве боевиков при использовании системы СИНВ для подземных взрывных работ применяются патроны из аммонита АМ6ЖВ и аналогичные им по чувствительности к инициирующему импульсу. Способы изготовления боевиков не отличаются от способов изготовления боевиков с электродетонаторами. Конструкция патрона-боевика представлена на схеме:




1 -  патрон АМ6ЖВ;

2 -  ударно-волновая трубка;

3 -  капсюль-детонатор;

4 -  электродетонатор (или детонирующий шнур.

3.3.  Монтаж системы

Монтаж системы при взрывных работах в подземных рудниках и угольных шахтах аналогичен монтажу электрических систем инициирования на поверхности.

Подпись: 2

4


Подпись: 1

3



1 – устройства СИНВ-Ш;

2 – шпуры;

3 – детонирующий шнур;

4 – электродетонатор;

Патроны - боевики устройств СИНВ-Ш (1) помещаются в шпуры (2). Ударно-волновые трубки, выходящие из шпуров, инициируются одновременно с помощью детонирующего шнура (3) с электродетонатором (4).

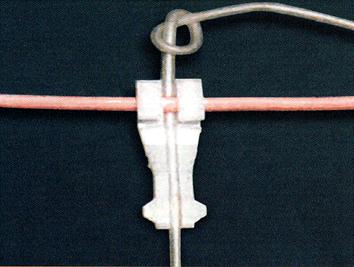

При небольшом количестве инициируемых устройств соединение их ударно-волновых трубок с детонирующим шнуром производится с помощью соединителей.

При большом количестве ударно-волновые трубки собираются в связки и обвязываются двойной петлей детонирующего шнура. Количество ударно-волновых трубок в одной связке составляет до 15 штук.

Правила монтажа системы СИНВ-Ш при подземных взрывных работах

1.  При инициировании устройств от детонирующего шнура ударно-волновые трубки собираются в связки (пучки) и обвязываются изоляционной лентой в двух местах на расстоянии 0,3 метра друг от друга.

2.  Количество ударно-волновых трубок в одной связке не более 15 штук.

3.  От шпуров до первой обвязки ударно-волновые трубки должны быть натянуты.

4.  Каждая обвязка ударно-волновых трубок продевается в двойную петлю детонирующего шнура.

5.  Место затяжки детонирующего шнура должно находиться между двумя обвязками.

6.  Место инициирования волновода устройства должно находиться не менее чем в 60 см от капсюля-детонатора и не менее чем в 8 см от свободного конца ударно-волновой трубки.

7.  Для избежания попадания влаги в ударно-волновой трубку запаянные его концы обрезать запрещено.


Схема монтажа взрывной сети с применением СИНВ-П-0

Схема монтажа взрывной сети
с применением детонирующего шнура

3.4.  СХЕМЫ ИНИЦИИРОВАНИЯ

Схемы инициирования, используемые при применении системы СИНВ для подземных взрывных работ, полностью аналогичны схемам, используемым в электрических системах инициирования.
