Инструкция на кладку наружных стен из кирпича

Страницы работы

18 страниц (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

ИНСТРУКЦИЯ

НА КЛАДКУ НАРУЖНЫХ СТЕН ИЗ КИРПИЧА

Исполнители

Каменщик IV разряда (К1) - 1;

Каменщик III разряда (К2) - 1.

Инструмент, приспособления, инвентарь

Кельма - 2;

Молоток-кирочка - 2;

Расшивка - 1;

Лопата растворная - 1;

Метр стальной - 1;

Уровень строительный - 1;

Отвес 600 г - 1;

Отвес 1000 г - 2;

Угольник деревянный - 4;

Правило - 12;

Порядовка - 12;

Шнур причальный - 140 пог. м;

Шаблон оконных проемов - 2;

Сумка для инструментов - 12;

Поддоны для кирпича - 268;

Футляры металлические - 2;

Ящик для раствора - 24;

Подмости панельные - 24;

Лестница-стремянка - 4;

Щиты настила 0,7х2,0 м - 196 кв. м;

Ограждение проемов - 22;

Ведро - 12;

Приспособление для крепления порядовки - 12.

Потребность в материалах на 1 м кладки

Таблица 1

N п/п	Наименование	Единица измерения	Наружные стены (см)		Внутренние стены
			64	51
1.	Кирпич глиняный обыкновенный пластического прессования М-100	шт.	294	-	398
2.	Кирпич однорядный лицевой семищелевой М-100	шт.	99	-	-
3.	Камни керамические семищелевые рядовые М-100	шт.	-	131	-
4.	Камни керамические семищелевые облицовочные М-100	шт.	-	67	-
5.	Раствор цементный	м	0,25	0,22	0,236
6.	Арматура	кг	0,5	0,5	0,5

Последовательность операций

До начала кладки надземной части здания необходимо:

1. Закончить все виды работ «нулевого цикла» согласно требованиям СНиП;

2. Спонсировать башенный кран;

3. Завезти все необходимые материалы в размере трехсуточного запаса;

4. Разбить здание на захватки, делянки и ярусы в соответствии с технологической картой ППР;

5. Вынести и закрепить на цоколе риски основных осей;

6. Выполнить требования ППР по технике безопасности (проверить исправность ручного инструмента, приспособлений, инвентаря и подмостей, а также наличие и исправность ограждений открытых проемов и др.);

7. Кладку стен в зимних условиях производить с учетом дополнительных требований ППР.

До начала работы звена необходимо:

1. Заготовить кирпич (камни) на рабочем месте в количестве 40% сменной выработки, а раствор подать за 10-15 минут до начала работ;

2. Расположить материалы в соответствии со схемой организации рабочего места;

3. Проверить вертикальность и горизонтальность кладки нижележащего яруса.

Рис.1. Схема организации рабочего места при кладке стен с облицовкой глухих участков стен.

К-1, К-2 - каменщики;

-------- - причальный шнур;

<----- - направление движения звена;

1 - камень керамический или кирпич обыкновенный;

2 - кирпич лицевой;

3 - ящик с раствором.

Рис.2. Схема организации рабочего места при кладке стен с облицовкой простенков.

К-1, К-2 - каменщики;

-------- - причальный шнур;

<----- - направление движения звена;

1 - камень керамический или кирпич обыкновенный;

2 - кирпич лицевой;

3 - ящик с раствором.

Рис.3. Схема организации рабочего места при кладке стен под штукатурку.

К-1, К-2 - каменщики;

<----- - направление движения звена;

1 - камень керамический или кирпич обыкновенный;

3 - ящик с раствором.

Установка порядовки и промежуточного маяка (рис.4, 5). К-1 вводит упоры струбцины для крепления порядовки в вертикальные швы кладки и сжимает их при помощи винта. Затем вставляет рейку-порядовку в скобу струбцины, закрепляет ее и натягивает причальный шнур.

Рис.4.

Чтобы причальный шнур, не провисал, К-1 подкладывает под него деревянный маячный кирпич, а на него - обыкновенный кирпич насухо.

Рис.5.

Заготовка неполномерного кирпича (рис.6, 7, 8, 9). К-1 отмеряет нужный размер кирпича, пользуясь нанесенными зарубками на ручке молотка-кирочки;

Рис.6.

линию обрубки отмечает лезвием;

Рис.7.

легким ударом делает насечку на одной ложковой грани, а затеи - на другой;

Рис.8.

сильным ударом перерубает по отмеченной линии.

Рис.9.

Раскладка кирпича и расстилание раствора для кладки угла (рис.10). К-2 берет кирпич из пакета и раскладывает по 4-5 стопок на каждую сторону угла; затем подает и совковой лопатой расстилает раствор грядкой, отступив от края на 1,5-2,0 см.

Рис.10.

Кладка угла (рис.11, 12). К-1 разравнивает раствор на длину 50-60 см, берет заготовленную трехчетвертку и укладывает ее на растворную постель, осаживая нажимом руки. Кельмой подгребает часть раствора к ложковой грани уложенного кирпича и укладывает вторую трехчетвертку.

Рис.11.

Затем укладывает по 9 тычков на каждую из сторон угла, и на них - убежной штрабой - 5 ложковых рядов. Раствор, выжатый из швов пятью тычками или двумя лодками, подрывает кельмой за один прием и сбрасывает на кладку.

Рис.12.

Раскладка кирпича (рис.13, 14, 15, 16). К-2 берет кирпич из пакета и раскладывает его стопками по два кирпича для наружного тычкового ряда на внутреннюю версту,

Рис.13.

а для внутреннего ряда - на наружную;

Рис.14.

по одному кирпичу для наружного ложкового ряда - на внутреннюю версту,

Рис.15.

а для внутреннего ложкового ряда - на наружную версту.

Рис.16.

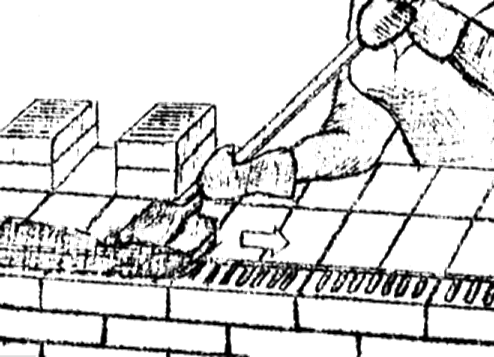

Расстилание раствора (рис.17, 18). К-2 подает и расстилает раствор лопатой, отступив от края 1,5-2,0 см, для наружной версты на ширину ряда,

Рис.17.

а для внутренней версты и забутки на ширину оставшейся части стены.

Рис.18.

Кладка тычкового ряда наружной и внутренней версты (рис.19, 20, 21, 22, 23). При кладке тычкового ряда наружной версты К-1 разравнивает растворную постель кельмой на длину 50-60 см,

Рис.19.

подгребает часть раствора к ранее уложенному кирпичу и, прижимая укладываемый кирпич к полотну кельмы, вынимает ее, осаживая кирпич нажимом руки.

Рис.20.

Избыток раствора подрезает кельмой и сбрасывает на кладку.

Рис.21.

Аналогично выполняется кладка тычкового ряда внутренней версты.

Рис.22.

Рис.23.

Кладка ложкового ряда наружной и внутренней версты (рис.24, 25, 26, 27, 28). При кладке лоткового ряда наружной версты К-1 разравнивает растворную постель кельмой на длину 70-80 см,

Рис.24.

подгребает часть раствора к ранее уложенному кирпичу и прижимает укладываемый кирпич к полотну кельмы,

Рис.25.

вынимая кельму осаживает кирпич нажимом руки. Избыток раствора подрезает кельмой и сбрасывает на кладку.

Рис.26.

Аналогично выполняется кладка ложкового ряда внутренней версты.

Рис.27.

Рис.28.

Кладка забутки (рис.29, 30). К-2 (К-1) берет кирпич непосредственно из пакетов (в каждую руку по кирпичу). Затем обеими руками укладывает одновременно два кирпича на растворную постель,

Рис.29.

загребая их ребрами часть раствора и прижимая к ранее уложенному кирпичу.

Рис.30.

Расшивка швов кладки (рис.31, 32). К-2 паклей (ветошью) протирает кладку от набрызга раствора, после чего расшивает вначале вертикальные швы (5-6 тычков или 3-4 ложка),
