Проектирование свайного фундамента

Свайные фундаменты применяют в тех случаях, когда необходимо нагрузку от сооружения передать на глубоко залегающие плотные грунты. Мы обопрём проектируемые сваи-оболочки на слой суглинка, залегающего на глубине 14 метров.

Так как глубина воды в месте строительства всего 1 метр, то можно применить низкий ростверк. Под водой распологается слой ил мощностью также – 1 метр. Исходя из этого, примем минимальную высоту ростверка – 2 метра; она складывается из величины, необходимой для заделки голов свай-оболочек в плиту ростверка, принимаемой равной

1,2 метра и минимальной толщины слоя бетона над головами свай, гарантирующей невозможность продавливания этого слоя сваями.

Минимальная площадь ростверка определяется размерами опоры в плоскости обрезов:

A=(A0+2c)*(B0+2c)=a*b,

где c – обрез ростверка, принимаемый равным с =0,5м

A=(10+2*0,5)*(4+2*0,5)=11*5=55 м2

Рассмотрим и сравним два типа свай-оболочек: оболочки, заполняемые бетоном и оболочки с грунтовым ядром.

Расчёт  сваи-оболочки, заполняемой бетоном

Несущая способность зависит от размера свай, наличия уширения в основании, свойства грунтов, в которых работает свая, технология погружения свай и особенности их изготовления. В соответствии со СНиП 2.02.03-85 ”Свайные фундаменты” определяем тип её работы в грунте. Мы имеем дело с висячей сваей, так как свая передает нагрузку на грунт своим основанием и боковой поверхностью.

            Сваи применяются одного типа, поэтому достаточно определить несущую способность только одной сваи, она будет одинакова у всех. Свая может невыдержать в двух случаях: если недостаточным будет сопротивление материала сваи, и если недостаточным будет взаимодействие сваи с грунтом.

            Несущая способность сваи по грунту определяется по формуле:

Fdc*(γcr*R*A+u*Sγcf*fi*hi),

где     γс=1 – коэффицент надёжности

R – расчётное сопротивление грунта под концом сваи, кПа

A – площадь поперечного сечения сваи, брутто, м2

u - периметр поперечного сечения сваи, м

fi – расчётное сопротивление i-ого слоя грунта по боковой поверхности

      свай, кПа

hi – толщина i-ого слоя грунта, м

γcr, γcf – коэффиценты условий работы соответственно под концом и на

             боковой поверхности сваи, учитывающие способ погружения

Fd= 1*[1*2100*2,01+ +5,03*1*(35*2+48*2+56*2+60*2+63,5*2+67*2,5+37*3+40*1)] =8499,8 кН

            Необходимое число свай рассчитывается через величину p:

p=Fdк,

где γк =1,75 – коэффициент надёжности.

p= 8499,8/1,75= 4857,03 кН

            Ориентировочное количество свай определится из формулы:

nсв=PI*β/p,

где       PI – суммарная вертикальная расчётная нагрузка, кН

            β=1,1-:-1,5

            Определим расчётные нагрузки в уровне подошвы плиты ростверка:

                        вес ростверка:

                                    GP= Amin*hPб=55*2*24=2640 кН

                        вес воды на обрезах фундамента:

                                    GB= 10*(2*11*0,5+2*0,5*4)=150 кН

                        Вертикальная расчётная нагрузка:

PI= γk(SP0+GP+GB)=1,2*(25000+2640+150)=33348 кН

                        Горизонтальная расчётная нагрузка:

HI= γk*SH0=1,2*1200=1440 кН

                        Расчётный момент:

MI= γk(SP0*e+SH0*hP)=1,2*(25000*0,25+1200*2,0)=10380 кНм

            Итак, количество свай:

                                    nсв=33348*1,3/4857,03=8,9шт

По конструктивным соображениям принимаем количество свай-оболочек – 10шт

Расположим сваи как показано на рисунке, пусть будет 5 рядов по 2 свай в каждом ряду. Для удобства вычислений расчёт ведём применительно к одному ряду свай; такой подход возможен только при одинаковом расположении свай во всех рядах.

Расчетный усилия, приходящиеся на один ряд свай:

PI=33348/5=6669,6 кН

HI=1440/5=288 кН

MI=10380/5=2076 кНм

Далее определим жёсткость сваи на изгиб:

EI= 0,8*31,5*106*3,14/(1,62-1,282)/64+0,8*2,65*107*3,14*1,284/64=29,66*105 кНм2

Расчёт свайных фундаментов по I группе предельных состояний проводится методом перемещений с использованием плоских схем.

Определим глубину hk, в пределах которой учитывается действие отпора грунта.

                        hk= 3,5*d+1,5=3,5*0,35+1,5=2,725 м

В этой зоне расположен слой крупного песка (е=0,61). Для него коэффициент пропорциональности  К=7367,6 кН/м4

            Вычислим приведённую глубину заложения сваи в грунте:

L=αe*l=0,332*16,5=5,478м,

Здесь   αe – коэффициент деформации

            αe = 5√(K*bP/EI)=5√(7367,6*1,62/29,66*105)=0,332

                        bP=Kф(d+1)k’=0,9(1,6+1)*0,6923=1,62 м – расчётная ширина сваи

 Вычислим момент и горизонтальную силу, действующие в уровне расчетной поверхности(линии размыва).

H0I= 288 кН

M0I= Mi+H0I*h=2076+288*(-1,3)=1701,6 кНм

Можно вычислить наибольший изгибающий момент, действующий в поперечном сечении оболочки:

MHI= M0I+H0I*K3e= 1701,6+288*0,75/0,332= 2352,2 кНм

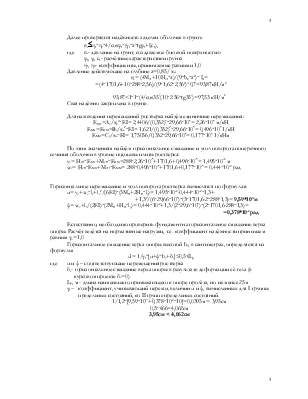

Далее проверяется надёжность заделки оболочек в грунте

            σz£η12*4/cosφI*(γI*z*tgφI+ξcI),

где       σz- давление на грунт, создаваемое боковой поверхностью

            φI, γI, cI- расчётные характеристики грунта

            η1, η2- коэффициенты, принимаемые равными 1,0

Давление действующие на глубине z=0,85/ αe:

σz= (4M0I+10H0I*z)/(9*bP*z2)* ξ1= =(4*1701,6+10*288*2,56)/(9*1,62*2,562)*0,7=93,87кН/м2

93,87<1*1*(4/cos350(10*2.56*tg350)=97,53 кН/м2

Свая надёжно закреплена в грунте.

            Для нахождения перемещений ростверка найдём единичные перемещения:

EHH=A0e3*EI= 2,4406/(0,332)3*29,66*105= 2,26*105 м/кН

EMH=EHM=B0e2*EI= 1,621/(0,332)2*29,66*105= 0,496*105 1/кН

EMM=C0e*EI= 1,75056/0,332*29,66*105= 0,177*105 1/кНм

По этим значениям найдём горизонтальное смещение и угол поворота поперечного сечения оболочки в уровне подошвы плиты ростверка:

            y0= H0II*EHH+M0II*EHM=288*2,26*10-5+1701,6+0,496*10-5= 1,495*10-2 м

w0= H0II*EMH+M0II*EMM= 288*0,496*10-5+1701,6+0,177*10-5= 0,444*10-2 рад

Горизонтальное перемещение и угол поворота ростверка вычислятся по формулам:

u= y0+w0*l0+l02/(6EI)*(3MII+2HII*l0)= 1,495*10-2-0,444*10-2*1,3+

+1,32/(6*29,66*105)*(3*1701,6-2*288*1,3)= 9,59*10-3м

            ψ= w0+l0/(2EI)*(2MII+HII*l0)= 0,444*10-2+1,3/(2*29,6*105)*(2*1701,6-288*1,3)=

  =0,378*10-2рад

Естественно, необходимо проверить фундамент на горизонтальное смещение верха опоры. Расчёт ведётся на нормативные нагрузки, т.е. коэффициент надёжности принимаем равным γn=1,0
