Регулятор МИНИТЕРМ 400.25.79 для управления установкой приточной вентиляции

Регулятор обеспечивает:

1 Защиту от замораживания при низких температурах приточного воздуха,

   обратной воды калорифера.

2. Регулирование температуры:

   приточного воздуха (или в помещении) или (и) обратной воды калорифера в зависимости от температуры наружного воздуха в рабочем режиме:

   обратной воды калорифера в зависимости от температуры на­ружного воздуха в стояночном режиме.

3  Дистанционное управление пуском и остановом. Автоматический пуск (утром) и останов (вечером) с учетом выходных дней по сигна­лам встроенного энергонезависимого таймера - календаря.

4 Управление включением \ выключением вентилятора, открытием \ закрытием воздушной заслонки («жалюзи»).

5. Автоматическое переключение режимов «зима»/«лето» по температуре наружного воздуха. При пуске зимой прогрев калорифера и (при необходимости) электропрогрев заслонки.

6. Ручное управление исполнительным механизмом, регулирующим температуру воздуха или температуру воды калорифера. Тестовый режим проверки оборудования.

7. Сигнализацию обрыва и замыкания датчиков, неисправности вентилятора. Особый режим регулирования при обрыве или замыкании датчиков, сигнализацию срабатывания защиты от замораживания и других отказов. Автоматическую диагностику неисправностей прибора.

8.  Автоматическую установку параметров «заводской настройки».

   Все перечисленные функции обеспечиваются при использовании комплекта прибора МИ­НИТЕРМ 400.25.79 и усилителя мощности УЗЗО.Р2. Обычно для изменения расхода воды через калорифер используются регулирующие клапаны с однофазными двигателями.

   К регулятору можно непосредственно подключить до трех термометров сопротивления.

   Имеются другие приборы МИНИТЕРМ для управления приточной вентиляции и систем теп­лоснабжения.

   Для отображения, документирования и управления процессами прибор может быть под­ключен к персональному компьютеру (интерфейс RS232C или через преобразователь ИЗОО по токовой петле). По заказу разрабатываются пользовательские программы для компьютера, в том числе отображающие процесс регулирования в виде таблицы или кривой на дисплее ЭВМ, с возможностью распечатки на принтере, с архивированием в памяти ЭВМ, с мнемосхемой Ва­шего объекта, с управлением от компьютера.

Пример схемы подключения регулятора МИНИТЕРМ 400.25.79 для управления установкой приточной вентиляции

(без электропрогрева заслонки)

Примечания

1 Если один или два термометра сопротивления не используются на их место должны быть установлены резисторы 56 ±4 Ом

2 Внешние переключатели "пуск" / 'стоп' с фиксацией Положения

3 Мощность электродвигателя ИМ на трубопроводе обратной воды от 75 до 100 ВА При мощностях от ТОО ВАдоО 5 кВА применять усилитель мощности УЗОО с внешними реле.

   Пример схемы подключения регулятора МИНИТЕРМ 400.25.79 для управления установкой приточной вентиляции при необходимости электропрогрева заслонки

Примечания

1 Если один или два термометра сопротивления не используются на их место должны Ьыть установлены резисторы 56 ±4 Ом

2 Внешние переключатели "пуск'/"стоп" с фиксацией положения

3 Мощность электродвигателя ИМ на трубопроводе обратной воды от 7 5 до 100 ВА При мощностях от 100 ВА до  0.5 кВА следует применять усилитель мощности УЗОО с внешними реле.


Программный регулятор технологических параметров МИНИТЕРМ 400.04

Область применения:

Системы программного автоматического регулирования технологических параметров разнообразных процессов и ус­тановок' печей и сушильных камер, котлов и других агрегатов, снабженных датчиками унифицированного сигнала постоянно­го тока

Регулятор обеспечивает:

- ПИД, ПИ - регулирование по выбору: с импульсным или с аналоговым выходным сигналом;

- работу по выбору: в режиме программного регулирования (до 24 участков программы) или в режиме стабилизации параметра.

- коррекцию задания по четырем дополнительным сигналам (в частности, для регулиро­вания соотношения двух и более параметров);

- цифровую индикацию параметров системы и самого регулятора, в том числе одно­временную индикацию регулируемого параметра и задания в натуральных физических единицах по выбору пользователя (атм, Па, т/ч, мм Н20 и т. д.),

- процедуру установки параметров «заводской настройки»;

- автоматизированную оптимальную настройку динамических параметров;

- цифровую интерфейсную связь с компьютером;

- автоматическую диагностику неисправностей и обрыва цепей датчиков.

Технические характеристики:

- входные сигналы: 0-50 мВ; 0-10 В; 0-5 мА; 0(4)-20 мА постоянного тока;

  погрешность измерения входных сигналов < 0,25%; г   выходные сигналы по выбору

=> импульсный трехпозиционный выход 0;24В постоянного тока или «сухие» ключи 48В 0.15 А;

=> аналоговый выход 0 -5 мА или 0 - 10 В постоянного тока;

  количество участков программы: до 24:

-  длительность каждого участка программы: от 0,1 до 3276 мин.

Пример схемы подключения в режиме аналогового регулятора

Примечание При нагрузке> 15 А электронагреватель подключается к У13Н через дополнительные внешние тиристоры

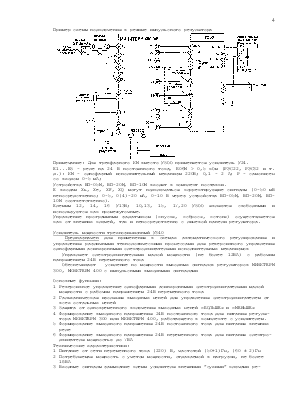

Пример схемы подключения в режиме импульсного регулятора

Примечание: Для трехфазного ИМ вместо УЗОО применяется усилитель У24.

К1...КЗ - реле на 24 В постоянного тока, R06M > 0,5 кОм (РЭС22, РЭС32 и т. д.): ИМ - однофазный исполнительный механизм 220В; 0,1 - 2 А; Р - самописец со входом 0-5 мА;

Устройства ВП-05М, ВП-20М, ВП-10М входят в комплект поставки.

К входам Хь, Хе, XF, XQ могут подключаться корректирующие сигналы (0-50 мВ непосредст­венно; 0-5, 0(4)-20 мА, 0-10 В через устройства ВП-05М, ВП-20М, ВП-10М соответствен­но).

Клеммы 12, 14, 16 У13Н; 10,13, 15, 17,20 УЗОО являются свободными и используются как промежуточные.

Управление программным задатчиком («пуск», «сброс», «стоп») осуществляется как от внешних ключей, так и непосредственно с лицевой панели регулятора.

Усилитель мощности трехпозиционный У340

    Предназначен для применения в схемах автоматического регулирования и управления различными технологическими процессами для реверсивного управления однофазными асинхронными электродвигателями исполнительных механизмов

   Управляет электродвигателями малой мощности (не более 12ВА) с рабочим напряжением 24В переменного тока

   Обеспечивают   усиление по мощности выходных сигналов регуляторов МИНИТЕРМ 300, МИНИТЕРМ 400 с импульсными выходными сигналами

Основные функции:

1 Реверсивное управление однофазными асинхронными электродвигателями малой

  мощности с рабочим напряжением 24В переменного то­ка

2 Гальваническая изоляция выходных цепей для управления электродвигателем от

  всех остальных цепей

3 Защита от одновременного включения выходных цепей «БОЛЬШЕ» и «МЕНЬШЕ»

4 Формирование выходного напряжения 24В постоянного тока для питания регуля-

  тора МИНИТЕРМ 300 или МИНИТЕРМ 400, работающего в комплекте с усилителем.

5 Формирование выходного напряжения 24В постоянного тока для питания внешних

  реле

6 Формирование выходного напряжения 24В переменного тока для питания электро-­

  двигателя мощностью до 7ВА

Технические характеристики:

1 Питание от сети переменного тока (220) В, частотой (50+1)Гц, (60 ± 2)Гц

2 Потребляемая мощность с учетом мощности, отдаваемой в нагрузки, не более

  18ВА

3 Входные сигналы замыкание клемм усилителя внешними "сухими" ключами ре-­

  гулятора

4  Выходные сигналы:

=> Выходные дискретные сигналы для реверсивного управления электродвига­телем

   замыкание "сухих" бесконтактных ключей (симисторов),

=> напряжение постоянного тока для питания регулятора МИНИТЕРМ 300, МИ­НИТЕРМ

   400 или для питания внешнего реле с сопротивлением обмотки не менее 1600м

   24В,

=> напряжение переменного тока для питания электродвигателя мощностью не

   более 7 ВА: 24В.

2. Габаритные размеры: 190 х 60 х 165 мм.

3. Масса: не более 2.5кг.

4. Монтаж: навесной на вертикальной (или горизонтальной) плоскости в закрытых взрывобезопасных помещениях при отсутствии агрессивных компонентов в ок­ружающем воздухе.

    Схема подключения усилителя
