Растопка прямоточного котла на общую паровую магистраль. Перевод котла на сжигание угольной пыли

Страницы работы

Содержание работы

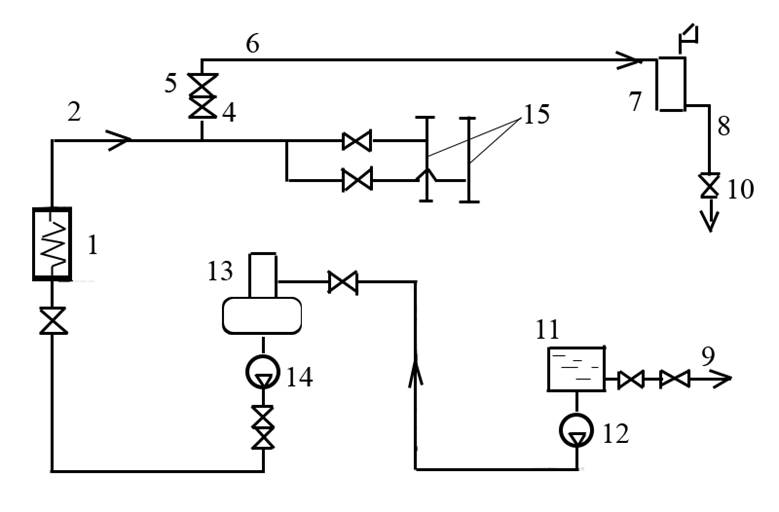

1-прямоточный котел; 2-главный паропровод котла; 3-главная паровая задвижка; 4-растопочно-запорная задижка; 5-растопочно-дроссельный клапан; 6-растопочно-сбросная линия; 7-Растопочный сепаратор; 8-сливной тробопровод; 9-сброс растопочной среды в питательную систему барабанного котла; 10-сброс растопочной среды в канализацию; 11-дренажный бак; 12-дренажный насос; 13-деаератор; 14-ПЭН; 15- общестанционный паровой коллетор.

Для растопки котла собирается растопочная схема, которая должна обеспечить сброс растопочной среды из котла до выхода его на рабочие параметры пара, на линию общестанционного парового коллетора. Перед заполнением котла водой необходимо закрыть все дренажы котла и открыть воздушники, открыть водяную и паровую арматуру для обеспечения циркуляции рабочего тела по растопочному контуру котла. Котел заполняется деаерированной водой, при этом эта вода не вызывает резких температурных дефформаций, т.к. все трубы поверхностей нагрева котла имеют малый диаметр и толщину стенки, и хорошее компенсацию тепловых расширений. Поэтому продолжительность заполнения котла водой составляет 20-40 минут. Одновременно с заполнением котла производится удаление воздуха из труб поверхностей нагрева котла. Воздушники закрывают после появления из него сплошной струи воды. Удаление воздуха из котла очень важно, т.к. воздушные пробки в калачах труб могут привести к пережогу трубы. Удаление воздуха из котла наиболее полно происходит при высокой скорости движения воды по трубам, поэтому после заполнения котла в течение 3-4 минут через котел прокачивают воду с расходом 60-80% от номинального расхода, после чего снижается расход воды до растопочного значения (30%). Во время прокачки котла необходимо проверить дроссельный клапан 5,вентили впрыска и дренажей, КИП, а также проконтролировать солесодержание воды на выходе из котла. В период растопки из котла очереди выходят подогретая вода, влажный, сухой насыщенный, перегретый пары. При выходе из котла ПВС в растопочном сепараторе 7 растопочная среда расширяется, при этом пар из 7 сбрасывается в атмосферу, а отсепарированная влага по сливному трубопроводу 8 сбрасывается либо в дренажный бак 11, либо в питательную систему 9, либо в канализацию через 10. Из 11 вода подается в деаератор 13 насосами 12, где она очищается от кислорода и углекислого газа. При постоянной величине открытия растопочно-дроссельного клапана 5, давление в котле при растопке растет, по мере увеличения удельного объема рабочего тела.Если 5 постепенно открывать, то давление в котле будет постоянным. После установления растопочного расхода питательной воды включить дымосос и дутьевой вентилятор и другое оборудование, разжечь мазутные форсунки (не менее 2-х) и провести растопку котла согласно инструкции и графику растопки. Характерной особенностью растопки прямоточного котла является временное резкое увеличение давления, происходящие в период выдачи котлом насыщенного пара. Сущность этого явления состоит в том, что при быстрой растопке в экранных поверхностях котла вырабатывается большое количество пара, которое проходя последовательно через пароводяной тракт вытесняет из него не испарившуюся воду. В следствие этого количество ПВС, выходящей из котла в течение некотрого времени превышает расход питательной воды, временно увеличивая сопротивление растопочной линии и увеличивая давление в котле. После вытеснения из котла неиспаренной влаги начинается перегрев пара, количество пара снижается до расхода питательной воды на котле и давление в котле падает до рабочего значения. При давлении пара в котле 75-80% от номинального давления доводят температуру перегретого пара до номинального значения после чего завершают пуск котла постепенным повышения давления пара до расчетного значения. После выхода котла на номинальные значения давления и температуры его подключают к главному паровому коллектору котельной 15, открытием ГПЗ 3 с одновременным отключением растопочно-сбросной линии 6, закрытием 4 и 5. Нагружение котла производят ступенями с выдержкой температуры на каждой нагрузке 5-10 минут для стабилизации процесса парообразования котла.

Перевод котла на сжигание угольной пыли делают при температуре в топке 500 оС и выше и еще во время растопки, а мазутные форсунки отключают после выхода котла на номинальную нагрузку. Длительность растопки прямоточного котла средних параметров равно 1-1,5 часа. Растопка более простая чем барабанного котла.
