Поток воздуха от вентилятора 1 /рис.3/ из сопла 3 натекает на круглый цилиндр 4. Для измерения давления в корпусе цилиндра имеется отверстие 8. Для измерения скорости служит трубка Прандтля 5, укреплённая на координатнике 6. Давление на поверхности цилиндра измеряется с помощью отверстия 8. Давление и разность давлений измеряется с помощью микроманометра 7.

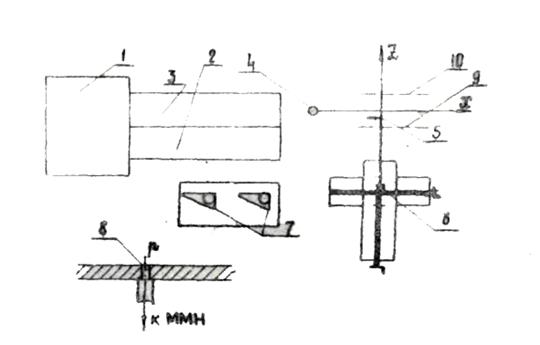

 Рис. 3 Схема установки:

1 – вентилятор, 2,3 – сопла, 4 – цилиндр, 5 – трубка Прандтля, 6 – координатник, 7-микроманометр, 8-отверстие для измерения давления, 9,10 – положение трубки Прандтля в начале и конце опыта.


Измерение скорости и давления

Измерение скорости и давления производится с помощью трубки Прандтля и микроманометра ММН. Методика измерения изложена в указаниях к работе № 16.

/12/


    Для измерения распределения давления по поверхности цилиндра резиновая трубка от цилиндра подсоединяется к одному из штуцеров микроманометра, второй сообщается с атмосферой. Тогда,

В формуле /12/ учтено, что , и что давление на поверхности цилиндра может быть как больше, так и меньше атмосферного давления .

Расчётные формулы для и  при обтекании кругового цилиндра.

В работе измерение распределения давления и скорости производится при постоянном угле наклона трубки микроманометра. Поэтому постоянные М и А в /12/  и формуле работы №16 /21/ одинаковые для всех измерений. В лобовой точке цилиндра /=0/

/14/



/13/
