ТЕХНИЧЕСКОЕ РУКОВОДСТВО

Вакуумные Туалеты VT-H-600-RIC

РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ

•  Внимательно прочитайте Техническое руководство.

•  Вакуумная туалетная система должна применяться только для смыва и освобождения унитаза и для транспортировки фекалиев в фекальный бак или в канализационную систему.

Во время сервисного обслуживания:

•  Сервисное обслуживание должен проводить только специально допущенный персонал, изучивший

Техническое руководство.

•  туалета или для его чистки!

•  Перед тем как открыть впускную задвижку откройте выпускную задвижку (будет снижено избыточное давление в промежуточной емкости). В противном случае содержимое унитаза буде выброшено вверх.

Опасность повреждения!

•  Следите за тем, чтобы при устранении засора впускная и выпускная задвижки не были закрыты рукой! Берегите сервисный терминал от посторонних лиц и от падающих предметов.

•  Никогда не используйте агрессивные кислоты внутрь

•  Ремонт деталей несущих предохранительные функции (напр., выкл.давления, клапан безопасности) не допустимы и могут вызвать непредусмотренные последствия.

Отключить главный выключатель

•  при проникновении влаги, высокой температуры или в случае пожара.

ИЗГОТОВИТЕЛЬ И ИЗДАТЕЛЬ

© 2003 САНИВАК вакуумтухник ГмбХ made in Germany Технических уровень: 20.01.2003 номер артикула:

56-18374

САНИВАК вакуумтехник

ГмбХ Хафенштрассе 32а Д 22880 Ведель

Телефон: +49(0)4103-9168-0

Телефакс: +49 (0)4103-91 68-

90

sanivac Vakuumtechnik GmbH

Hafenstrasse 32a D 22880 Wedel

Telefon: +49 (0)4103-9168-0 Telefax: +49 (0)41 03-91 68-90 eMail:   sanivac@t-online.de

Все размеры, изображения и технические данные тщательно проверены. Мы сохраняем за собой право в любое время вносить изменения, которые служат прогрессу и надежности.



© EVAC GmbH – VT-H-600-RIC Art.-Nr: 56-25421 -01/2003 – Rev. 0



Технические параметры



© EVAC GmbH – VT-H-600-RIC Art.-Nr: 56-25421 -01/2003 – Rev. 0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Размеры: длина:                                                           510 мм ширина:                                                        365 мм высота:                                                         457 мм вес:                                                               17 кг

Материал:

узел емкости:                                               лег. сталь 1. 4541 (нерж, кислотостойкая) унитаз:                                                         лег. сталь 1.4541 (нерж, кислотостойкая) оболочка унитаза:                                       синтетич. материал (ГФК) упрочненный                                                                      стекловолокном с антистатич покрытием разных  цв

Параметры подключения:

воздух под

давлением:                                                   5-8 бар, фильтрация - 7 µm максим, размер зерна вода:                                                             давление: 0,1 -1,5 бар мин. расход притока: 2 л/мин раб.напряжение:                                         24 В ДС (+/-30 % )

Подсоединения: механическое крепление:                           цилиндрич. болты с внутренним шестигран. М6

(длина = 85 мм + толщина стенки) воздух под давлением:                               соединит, штекер ДН 5 для работ одной рукой вода:                                                             соединит, штекер ДН 7,2 для работ одной рукой фильтрация 350 µm максимальны размер зерна  контрольное соединение:                           штепсельное фиксирующее соединение для

                                                                      шланга под давлением 6 мм трубка для слива:                                        трубка из легир. стали, Д наружн. 48,3 мм подсоединение для сервисного  терминала:                                                   штекер Суб. Д, 9-ти пол.

Подсоединение для труб: подсоединен, унитаза (внутрен.):              Д внутрен. 36мм трубопровод к сливному баку:                  мин. Д внутренний - 45 мм мин. изгибтрубы = Двнутрен.трубы  мах. уголизгиба: 90 град, сливная трубка:

легюсталь, Д наруж.: 48,3 мм



© EVAC GmbH – VT-H-600-RIC Art.-Nr: 56-25421 -01/2003 – Rev. 0

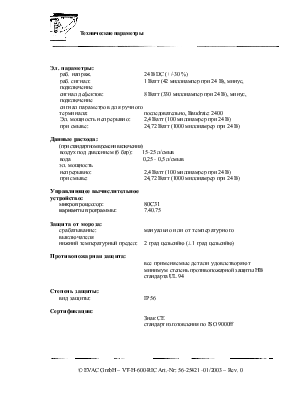

Техническиепараметры

Эл. параметры:

раб. напряж. 24 В DC (+/-30 %) раб. сигнал: 1 Ватт (42 миллиампер при 24 В), минус, подключение сигнал дефектов: 8 Ватт (330 миллиампер при 24 В), минус, подключение сигнал параметров для ручного

         терминала:                                        последовательно, Baudrate: 2400

           Эл. мощность непрерывно:           2,4 Ватт (100 миллиамрер при 24 В)

         при смыве:                                        24,72 Ватт (1000 миллиамрер при 24 В)

Данные расхода:

(при стандартном времени включения) воздух под давлением (6 бар):       15-25 л/смыв
