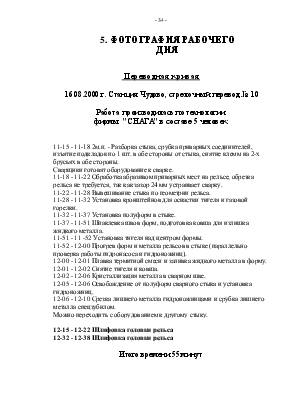

5. ФОТОГРАФИЯ РАБОЧЕГО ДНЯ

 Переводная кривая

 16.08.2000 г. Станция Чудово, стрелочный перевод № 10

Работа  производилась по технологии

фирмы  "СНАГА" в составе5 человек

11-15 - 11-18 2м.п. - Разборка стыка, срубка приварных соединителей, изъятие подкладок по 1 шт. в обе стороны от стыка, снятие клемм на 2-х брусьях в обе стороны.

Сварщики готовят оборудование к сварке.

11-18 - 11-22 Обработка абразивом приварных мест на рельсе, обрезка рельса не требуется, так как зазор 24 мм устраивает сварку.

11-22 - 11-28 Вывешивание стыка по геометрии рельса.

11-28 - 11-32 Установка кронштейнов для оснастки тигеля и газовой

горелки.

11-32 - 11-37 Установка полуформ в стыке.

11-37 - 11-51 Шпаклевка швов форм, подготовка ковша для излишка

жидкого металла.

11-51 - 11 -52 Установка тигеля над центром формы.

11-52 - 12-00 Прогрев форм и металла рельсов в стыке (параллельно

проверка работы гидронасоса и гидроножниц).

12-00 - 12-01 Плавка термитной смеси и заливка жидкого металла в форму.

12-01 - 12-02 Снятие тигеля и ковша.

12-02 - 12-06 Кристаллизация металла в сварном шве.

12-05 - 12-06 Освобождение от полуформ сварного стыка и установка гидроножниц.

12-06 - 12-10 Срезка лишнего металла гидроножницами и срубка лишнего

металла спецзубилом.

Можно переходить с оборудованием к другому стыку.

12-15 - 12-22 Шлифовка головки рельса

12-32 - 12-38 Шлифовка головки рельса

Итого времени 55 минут

 Стык рамного рельса.

16.08.2000г. Станция Чудово, стрелочный перевод № 8

Работа  производилась по технологии

фирмы  "СНАГА" в составе5 человек

Стыковые накладки сняты, ближние к торцу стыка

подкладки убраны

12-45 - 12-50 Обработка абразивом приварных мест на рельсе, а также обработка торца рельса.

12-50 - 12-53 Снятие накладок.

12-53 - 13-10 Обрезка рельса, установка зазора 24 мм.

13-10 - 13-23 Обработка шейки рельса, обжег графитовой смазки,

шлифовка рельса.

13-23 - 13-30 Вывешивание стыка по геометрии рельса.

13-30 - 13-35 Установка кронштейнов для оснастки тигеля и газовой горелки.

13-35 - 13-39 Установка полуформ в стыке.

13-39 - 13-55 Шпаклевка швов форм в стыке.

13-56 - 14-06 Прогрев полуформ и рельсов.

14-06-25 - 14-06-48 Плавка термитной смеси и заливка жидкого металла в форму.

14-07 - 14-08 Снятие тигеля и ковша.

14-08 - 14-14 Кристаллизация металла в сварном шве (параллельно проверка гидроножниц и гидронасоса).

14-14 - 14-17 Срезка лишнего металла гидроножницами и срубка лишнего металла спецзубилом.

Стык  готов без шлифовки

Итого времени 1 час 32 минуты
