Требования к качеству и приемке работ. Производственный контроль качества строительно-монтажных работ. Операционный контроль

Страницы работы

6 страниц (Word-файл)

Фрагмент текста работы

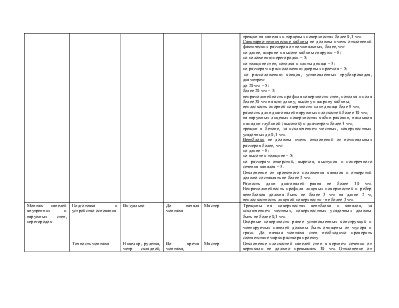

Непрямолинейность профиля лицевых поверхностей и ребер вентблоков должна быть не более 3 мм на длине 2 м, неплоскостность лицевой поверхности - не более 3 мм.

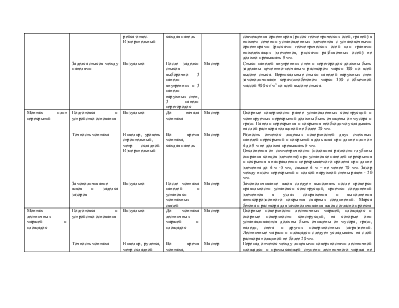

Монтаж панелей внутренних и наружных стен, перегородок

Подготовка и устройство основания

Точность монтажа

Заделка стыков между панелями

Визуально

Нивелир, рулетка, метр складной, рейка-отвес. Измерительный

Визуально

До начала монтажа

Во время монтажа, каждая панель

После заделки стыков выборочно 3 панели внутренних и 3 панели наружных стен, 3 панели перегородок

Мастер

Мастер

Мастер

Трещины на поверхностях вентблока и каналов, за исключением местных, поверхностных усадочных должны быть не более 0,1 мм.

Опорные поверхности ранее установленных конструкций и монтируемых панелей должны быть очищены от мусора и грязи. До начала монтажа стен необходимо проверить соответствие марки раствора проекту.

Отклонение плоскостей панелей стен в верхнем сечении от вертикали не должно превышать 10 мм. Отклонение от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных элементов с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей) не должно превышать 8 мм.

Стыки панелей внутренних стен и перегородок должны быть заделаны цементно-песчаным раствором марки 100 по всей высоте стыка. Вертикальные стыки панелей наружных стен замоноличивают керамзитобетоном марки 150 с объемной массой 900 кг/м3 по всей высоте стыка.

Монтаж плит перекрытий

Подготовка и устройство основания

Точность монтажа

Замоноличивание швов и заделка зазоров

Визуально

Нивелир, уровень строительный, метр складной. Измерительный

Визуально

До начала монтажа

Во время монтажа, каждая панель

После монтажа панелей и установки монтажных связей

Мастер

Мастер

Мастер

Опорные поверхности ранее установленных конструкций и монтируемых перекрытий должны быть очищены от мусора и грязи. Панели перекрытия и покрытия необходимо укладывать на слой раствора толщиной не более 20 мм.

Разность отметок лицевых поверхностей двух смежных панелей перекрытий и покрытий вдоль шва при длине плит от 4 до 8 м не должна превышать 6 мм.

Отклонения от симметричности (половина разности глубины опирания концов элемента) при установке панелей перекрытия и покрытия в направлении перекрываемого пролета при длине элемента до 4 м -5 мм, свыше 4 м – не менее 70 мм. Зазор между низом перекрытий и полкой наружной стены равен - 20 мм.

Замоноличивание швов следует выполнять после проверки правильности установки конструкций, приемки соединений элементов в узлах сопряжения и выполнения антикоррозионного покрытия сварных соединений. Марка бетона и раствора для замоноличивания швов согласно проекта

Монтаж лестничных маршей и площадок

Подготовка и устройство основания

Точность монтажа

Визуально

Нивелир, рулетка, метр складной

До монтажа лестничных маршей и площадок

Во время монтажа, каждый элемент

Мастер

Мастер

Опорные поверхности лестничных маршей, площадок и опорные поверхности конструкций, на которые они устанавливаются должны быть очищены от мусора, грязи, наледи, снега и других поверхностных загрязнений. Лестничные марши и площадки следует укладывать на слой раствора толщиной не более 20 мм.

Перепад отметок между лицевыми поверхностями лестничной площадки и примыкающей ступени лестничного марша не должен превышать 3 мм.

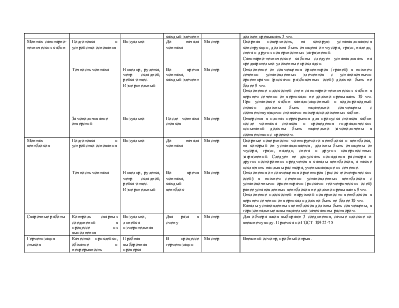

Монтаж санитарно-технических кабин

Подготовка и устройство основания

Точность монтажа

Замоноличивание отверстий

Визуально

Нивелир, рулетка, метр складной, рейка-отвес. Измерительный

Визуально

До начала монтажа

Во время монтажа, каждый элемент

После монтажа стояков

Мастер

Мастер

Мастер

Опорная поверхность, на которую устанавливаются конструкции, должна быть очищена от мусора, грязи, наледи, снега и других поверхностных загрязнений.

Санитарно-технические кабины следует устанавливать на предварительно уложенные прокладки.

Отклонение от совмещения ориентиров (граней) в нижнем сечении установленных элементов с установочными ориентирами (рисками разбивочных осей) должно быть не более 8 мм.

Отклонение плоскостей стен санитарно-технических кабин в верхнем сечении от вертикали не должно превышать 10 мм. При установке кабин канализационный и водопроводный стояки должны быть тщательно совмещены с соответствующими стояками нижерасположенных кабин.

Отверстия в плитах перекрытия для пропуска стояков кабин после монтажа стояков и проведения гидравлических испытаний должны быть тщательно замоноличены в соответствии с проектом.

Монтаж вентблоков

Подготовка и устройство основания

Точность монтажа

Визуально

Нивелир, рулетка, метр складной, рейка-отвес. Измерительный

До начала монтажа

Во время монтажа, каждый вентблок

Мастер

Мастер

Опорные поверхности монтируемого вентблока и вентблока, на который он устанавливается, должны быть очищены от мусора, грязи, наледи, снега и других поверхностных загрязнений. Следует не допускать попадания раствора и других посторонних предметов в каналы вентблоков, а также исключить наплывы раствора, уменьшающие их сечение.

Отклонения от совмещения ориентиров (рисок геометрических осей) в нижнем сечении установленных вентблоков с установочными ориентирами (рисками геометрических осей) ранее установленных вентблоков не должно превышать 8 мм.

Отклонение плоскостей наружной поверхности вентблоков в верхнем сечении от вертикали должно быть не более 10 мм.

Каналы установленных вентблоков должны быть совмещены, в горизонтальные швы тщательно зачеканины раствором.

Сварочные работы

Контроль сварных соединений в процессе их выполнения

Визуально, линейка измерительная

Два раза в смену

Мастер

Для обмера швов выбирают 3 соединения, самые плоские по внешнему виду. Приемка по ГОСТ 10922-75

Герметизация стыков

Качество приклейки, обжатие и непрерывность жгутов

Проверка толщины и непрерывности мастичного слоя

Пробная выборочная проверка

Визуально, линейка измерительная, щуп

В процессе герметизации

После нанесения мастики

Мастер

Мастер

Внешний осмотр, пробный отрыв.

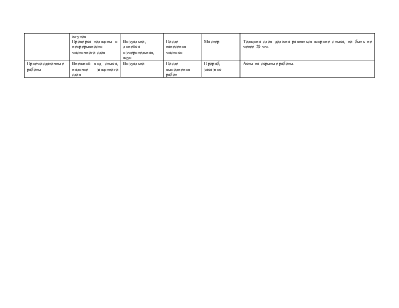

Толщина слоя должна равняться ширине стыка, но быть не менее
