Министерство образования и науки РФ

Федеральное агентство по образованию РФ

Дальневосточный Государственный Технический Университет

(ДВПИ им. В. В. Куйбышева)

Строительный институт Кафедра теории сооружений

Курсовой  проект

по дисциплине: «Основания и фундаменты»

Выполнил: студент 4- го курса группа ЦС 6931

Проверил:

Дата зашиты               ____                                                              Оценка________________

СОДЕРЖАНИЕ

Введение………………………………………………………………………………………

1.Оценка геологических и гидрогеологических условий строительной площадки..

   1.1.Наименование грунтов. Класс грунтов по ГОСТ 25100-95………………………

1.2.Физико-механические характеристики грунтов………………………………….

   1.3.Грунтовые воды, их влияние на выбор типа и конструкции фундаментов…..

   1.4.Нормативная глубина сезонного промерзания грунтов………………………….

   1.5.Описание геологического разреза. Оценка грунтовых условий строительной

   площадки. Выбор вариантов фундаментов…………………………………………..

   1.6.Посадка зданий с вертикальной планировкой…………………………………….

2.Расчет и конструирование фундаментов мелкого заложения на естественном основании……………………………………………………………………………………..

   2.1.Глубина заложения фундамента…………………………………………………….

   2.2.Определение габаритных размеров фундаментов по расчетным сечениям…..

   2.4.Расчет осадок фундамента…………………………………………………………….

   2.5.Конструирование фундаментов……………………………………………………..

   2.6.Заключение по варианту фундамента мелкого заложения……………………….

3.Расчет и конструирование свайных фундаментов…………………………………….

   3.1.Выбор вида, типа, размеров свай и назначения  габаритов ростверков……….

   3.2.Определение несущей способности и расчетной нагрузки свай………………….

   3.3. Определение числа свай в свайном фундаменте и проверка по второй группе

   предельных состояний…………………………………………………………………….

   3.4.Проверка напряжений в свайном основании……………………………………….

   3.5.Конструирование свайных фундаментов…………………………………………...

   3.6.Заключение по варианту свайных фундаментов…………………………………..

   Заключение………………………………………………………………………………….

   Список используемой литературы……………………………………………………….

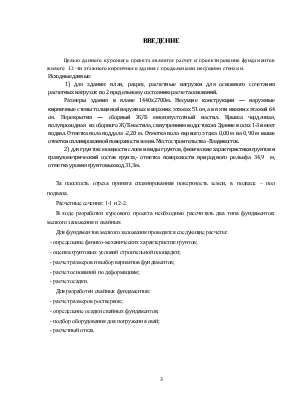

ВВЕДЕНИЕ

Целью данного курсового проекта является расчет и проектирование фундаментов жилого  13 -ти этажного кирпичного здания с продольными несущими стенами.

Исходные данные:

1) для здания: план, разрез, расчетные нагрузки для основного сочетания расчетных нагрузок по 2 предельному состоянию расчета оснований.

Размеры здания в плане 1440x2700м. Несущие конструкции — наружные кирпичные стены толщиной наружных в верхних  этажах 51 см, а в пяти нижних этажей 64 см. Перекрытия — сборный Ж/Б многопустотный настил. Крыша чердачная, полупроходная  из сборного Ж/Б настила, с внутренним водостоком. Здание в осях 1-3 имеет подвал. Отметка пола поддала -2,20 м. Отметка пола первого этажа 0,00 м на 0,90 м выше отметки спланированной поверхности земли. Место строительства - Владивосток.

2) для грунтов: мощности слоев и виды грунтов, физические характеристики грунтов и гранулометрический состав грунта,- отметка поверхности природного рельефа 34,9  м, отметка уровня грунтовых вод 31,3м.

За плоскость отреза принята спланированная поверхность земли, в подвале – пол подвала.

Расчетные сечения: 1-1 и 2-2.

В ходе разработки курсового проекта необходимо рассчитать два типа фундаментов: мелкого заложения и свайных.

Для фундаментов мелкого заложения проводятся следующие расчеты:

- определение физико-механических характеристик грунтов;

- оценка грунтовых условий строительной площадки;

- расчет размеров и выбор вариантов фундаментов;

- расчет оснований по деформациям;

- расчет осадки.

Для разработки свайных фундаментов:

- расчет размеров ростверков;

- определение осадки свайных фундаментов;

- подбор оборудования для погружения свай;

- расчетный отказ.

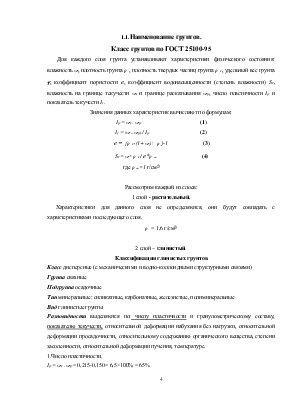

1.1.Наименование грунтов.

Класс грунтов по ГОСТ 25100-95

Для каждого слоя грунта устанавливают характеристики физического состояния: влажность w, плотность грунта ρ, плотность твердых частиц грунта ρs, удельный вес грунта ɣ, коэффициент пористости e, коэффициент водонасыщенности (степень влажности) Sr, влажность на границе текучести wiи границе раскатывания wr, число пластичности Ir и показатель текучести Ii.

Значения данных характеристик вычисляют по формулам:

Ir= wi- wr(1)

Ii= (wwr) / Ir                                    (2)

e =[ρ(1+ w ρ]-1                         (3)

 Sr=w*ρs/e*ρw                                     (4)

где ρw=1г/см³

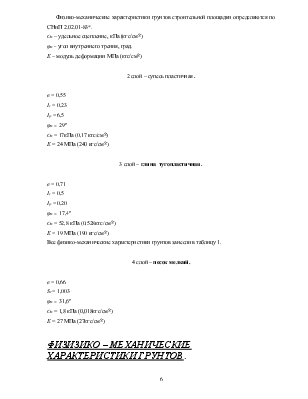

Рассмотрим каждый из слоев:

1 слой - растительный.

Характеристики для данного слоя не определяются, они будут совпадать с характеристиками последующего слоя.

ρ = 1,6 г/см³

2 слой – глинистый.

Классификация глинистых грунтов

Класс дисперсные (с механическими и водно-коллоидными структурными связями)

Группа связные

Подгруппа осадочные

Тип минеральные: силикатные, карбонатные, железистые, полиминеральные

Вид глинистые грунты

Разновидности выделяются по: числу пластичности и гранулометрическому составу, показателю текучести, относительной деформации набухания без нагрузки, относительной деформации просадочности, относительному содержанию органического вещества, степени засоленности, относительной деформации пучения, температуре.

1.Число пластичности.

Ir = wi- wr= 0,215-0,150= 6,5×100% = 65%

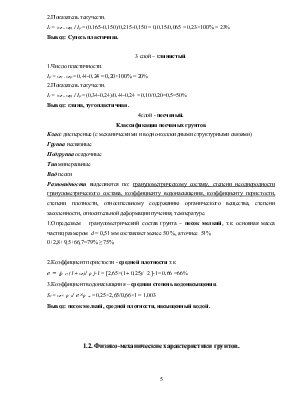

2.Показатель текучести.

Ii = (wwr) / Ir= (0,165-0,150)/0,215-0,150 = 0,0,15/0,065 = 0,23×100% = 23%

Вывод: Супесь пластичная.

3 слой – глинистый.

1.Число пластичности.

Ir= wi- wr= 0,44-0,24 = 0,20×100% = 20%

2.Показатель текучести.

Ii = (wwr) / Ir= (0,34-0,24)/0,44-0,24 = 0,10/0,20=0,5=50%

Вывод: глина, тугопластичная .

4слой - песчаный.

Классификация песчаных грунтов

Класс дисперсные (с механическими и водно-коллоидными структурными связями)

Группа несвязные

Подгруппа осадочные

Тип минеральные

Вид пески

Разновидности выделяются по: гранулометрическому составу, степени неоднородности гранулометрического состава, коэффициенту водонасыщения, коэффициенту пористости, степени плотности, относительному содержанию органического вещества, степени засоленности, относительной деформации пучения, температуре.

1.Определяем   гранулометрический состав грунта – песок мелкий, т.к. основная масса частиц размером  d = 0,51 мм составляет менее
