Абсолютная минимальная температура наружного воздуха минус 30 °С.

Абсолютная максимальная температура наружного воздуха плюс 33 °С..

Средняя максимальная температура наружного воздуха наиболее жаркого месяца плюс 22.1 °С.

Среднее число дней в году со средней температурой наружного воздуха <0° - 143, <8° - 219 дней.

Глубина промерзания грунтов в среднем составляет 1,45 м. (#M12293 1 1200036747 4293186579 1901707832 3492372155 1346616651 2685059051 3363248087 3926272205 3661186258ТСН 50-302-2004#S)

Нормативная масса снегового покрова - 100 кг/см.

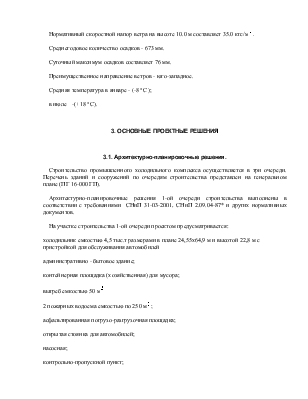

Нормативный скоростной напор ветра на высоте 10.0 м составляет 35.0 кгс/м.

Среднегодовое количество осадков - 673 мм.

Суточный максимум осадков составляет 76 мм.

Преимущественное направление ветров - юго-западное.

Средняя температура в январе - (-8 °С );

в июле    -(+18 °С).

3. ОСНОВНЫЕ ПРОЕКТНЫЕ РЕШЕНИЯ

3.1. Архитектурно-планировочные решения.

Строительство промышленного холодильного комплекса осуществляется в три очереди. Перечень зданий и сооружений по очередям строительства представлен на генеральном плане (ПГ 16-000 ГП).

Архитектурно-планировочные решения 1-ой очереди строительства выполнены в соответствии с требованиями  #M12291 1200008167СНиП 31-03-2001#S, #M12291 5200093СНиП 2.09.04-87#S* и других нормативных документов.

На участке строительства 1-ой очереди проектом предусматривается:

холодильник емкостью 4,5 тыс.т размерами в плане 24,55x64,9 м и высотой 22,8 м с пристройкой для обслуживания автомобилей административно - бытовое здание;

контейнерная площадка (хозяйственная) для мусора;

выгреб емкостью 50 м

2 пожарных водоема емкостью по 250 м;

асфальтированная погрузо-разгрузочная площадка;

открытая стоянка для автомобилей;

насосная;

контрольно-пропускной пункт;

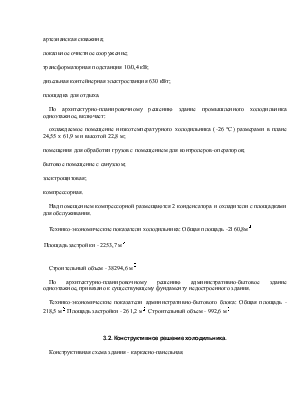

артезианская скважина;

локальное очистное сооружение;

трансформаторная подстанция 10/0,4 кВ;

дизельная контейнерная электростанция 630 кВт;

площадка для отдыха.

По архитектурно-планировочному решению здание промышленного холодильника одноэтажное, включает:

охлаждаемое помещение низкотемпературного холодильника (-26 °С) размерами в плане 24,55 х 61,9 м и высотой 22,8 м;

помещения для обработки грузов с помещением для контролеров-операторов;

бытовое помещение с санузлом;

электрощитовая;

компрессорная.

Над помещением компрессорной размещаются 2 конденсатора и охладители с площадками для обслуживания.

Технико-экономические показатели холодильника: Общая площадь -2160,8м

Площадь застройки - 2253,7 м

Строительный объем - 38294,6 м

По архитектурно-планировочному решению административно-бытовое здание одноэтажное, привязано к существующему фундаменту недостроенного здания.

Технико-экономические показатели административно-бытового блока: Общая площадь - 218,5 м Площадь застройки - 261,2 м Строительный объем - 992,6 м

3.2. Конструктивное решение холодильника.

Конструктивная схема здания - каркасно-панельная.

Фундаменты низкотемпературной части холодильника - сплошные железобетонные бесшовные.

Во избежание промерзания грунта основания фундаменты прогреваются электрическим кабелем. Для термоизоляции используются плиты из экструзионного пенополистирола "Пеноплэкс".

Фундаменты помещения для обработки грузов - железобетонные столбчатые.

Полы низкотемпературной части - бесшовные бетонные с полимерным покрытием "Эпикрит" (EP-DW), помещения для обработки грузов -бесшовные бетонные с полимерным покрытием "Эпикрит" (EP-MULTI).

В охлаждаемом помещении низкотемпературной части стальные фермы пролетом 24м опираются на металлический каркас стеллажей для поддонов. В помещении для обработки грузов односкатные фермы пролетом 12м опираются на несущие стальные колонны.

Наружные и внутренние ограждающие конструкции стен - теплоизоляционные панели типа "сэндвич" производства фирмы "Roma-Damm System" (Германия).

Крыша низкотемпературной части холодильника - двускатная с организованным водостоком, а помещения для обработки грузов - односкатная.

Кровля выполняется также из панелей типа "сэндвич" производства фирмы "Roma-Damm System" (Германия).

Конструктивное решение административно-бытового здания.

Фундаменты -бетонные блоки.

Полы - бетонные.

Наружные и внутренние стены - кирпичные и легкобетонные.

Покрытие - железобетонные пустотные плиты.

Кровля - профилированный стальной настил с полимерным покрытием.

3.3. Технологические решения

Доставка товаров на холодильный комплекс осуществляется рефрижераторами и машинами - термосами грузоподъемностью до 18 т. Потребность холодильного комплекса в рефрижераторах - 25 автомобилей в сутки. Объем грузооборота составляет 450 т в сутки. Максимальная нагрузка в час - 2,5 усл. автомобилей. Нагрузка на прилегающую трассу - ++++++.. шоссе ниже учетных норм.

Ассортимент продуктов глубокой заморозки: рыба, мясо, овощи, молокопродукты, птица и фрукты в закрытой упаковке (коробки, мешки, пакеты).

Емкость низкотемпературной части холодильника - 4,5 тыс.т.

Разгрузка и транспортировка к герметизированным шлюзам осуществляется электропогрузчиками грузоподъемностью до 1,6т.

Площадь холодильной камеры -1464 м.

Продукты укладываются на поддоны размерами 120х80х20см. Количество поддонов - 7104 шт. Усредненный оборот поддонов в день - 526, в час -43,8 шт. Время погрузки-разгрузки одного автомобиля - 80 минут.

Складирование поддонов с продуктами в низкотемпературной части
