10 Пластинчатый конденсатор

10.1 Тепловой расчёт

Рассчитываем конденсатор холодильной установки камеры хранения. У которого мощность 22.8 кВт. Конденсатор пластинчатый, полуразборной. Охлаждающая среда – вода. Температура конденсации +330.

Параметры охлаждающей среды приведены в табл. 10.1

Табл. 10.1 – Параметры охлаждающей среды

Параметр

Значение

Температура поступающей воды,

200

Температура воды на выходе,

250

Средняя температура,

22.50

Плотность воды,

997.6

Теплоемкость,

4.181

Кинематическая вязкость,

0.956∙10-6

Теплопроводность,

0.638

Энтальпия на входе в КД,

83.91

Энтальпия на выходе из КД,

104.81

Число Прандтля

6.64

Параметры хладагента приведены в табл. 10.2.

Табл. 10.2

Параметр

Значение

Температура конденсации,

330

Массовый расход,

0.122

Плотность,

1173

Динамическая вязкость,

1.79∙10-4 Па∙с

Удельная теплота конденсации,

169

Теплопроводность,

0.0808

Используем пластины L-типа с углом наклона 600.  Геометрические размеры пластины приведены в табл. 10.3.

Табл. 10.3 – Геометрические характеристики пластин

Параметр

Значение

Площадь пластин,

0.7

Эквивалентный диаметр,

0.96

приведенная длина,

1.46

Ширина пластины,

0.444

Толщина пластины,

0.005

Площадь прохода,

0.00222

Толщина стенки,

0.001

Массовый расход воды:

.

Скорость движения воды:

.

Число Рейнольдса:

.

Число Нуссельта:

Коэффициент теплоотдачи:

.

Температурный напор:

.

Термическое сопротивление:

,

где  - термическое сопротивление водяного камня;

 - термическое сопротивление масла.

Удельный тепловой поток со стороны воды:

.

Коэффициент теплоотдачи со стороны холодильного агента:

.

Удельный тепловой поток со стороны хладагента:

.

Приравняем значение удельного теплового потока со стороны хладагента к удельному тепловому потоку  со стороны воды и получим:

.

Удельный тепловой поток:

.

Площадь поверхности конденсатора:

.

Число пластин соприкасающихся с х/а:

.

Принимаем .

Число ходов хладагента:

Число параллельных каналов:

.

Суммарное число каналов по воде:

.

Число ходов по воде:

.

Общее число пластин:

.


10.2 Уточнение теплопередающей поверхности КД

Плотность хладагента на линии насыщения пара:

.

Динамическая вязкость:

.

Скорость движения пара на входе в канал:

.

Число Рейнольдса:

Поправочный множитель к коэффициенту теплоотдачи для х/а:

.

Коэффициент теплоотдачи со стороны хладагента:

.

Удельная тепловая нагрузка со стороны х/а:

.

Приравняем значение удельного теплового потока со стороны хладагента к удельному тепловому потоку  со стороны воды и получим:

.

Удельный тепловой поток во втором приближении:

.

Площадь поверхности конденсатора:

.

Число пластин соприкасающихся с х/а:

.

Принимаем .

Число ходов хладагента:

Число параллельных каналов:

.

Суммарное число каналов по воде:

.

Число ходов по воде:

.

Общее число пластин:

.

Второе приближение

Скорость движения пара на входе в канал:

.

Число Рейнольдса:

Поправочный множитель к коэффициенту теплоотдачи для х/а:

.

Коэффициент теплоотдачи со стороны хладагента:

.

Удельная тепловая нагрузка со стороны х/а:

.

Приравняем значение удельного теплового потока со стороны хладагента к удельному тепловому потоку  со стороны воды и получим:

.

Удельный тепловой поток во втором приближении:

.

Площадь поверхности конденсатора:

.

Число пластин соприкасающихся с х/а:

.

Принимаем .

Число ходов хладагента:

Число параллельных каналов:

.

Суммарное число каналов по воде:

.

Число ходов по воде:

.

Общее число пластин:

.

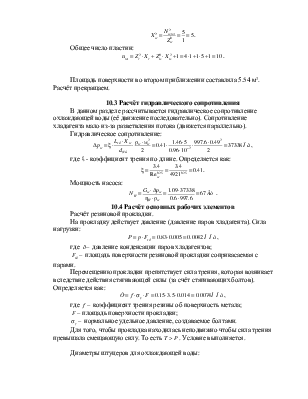

Площадь поверхности во втором приближении составляла 5.54 м2. Расчёт прекращаем.

10.3 Расчёт гидравлического сопротивления

В данном разделе рассчитывается гидравлическое сопротивление охлаждающей воды (её движение последовательно). Сопротивление хладагента мало из-за разветвления потока (движется параллельно).

Гидравлическое сопротивление:

,

где - коэффициент трения по длине. Определяется как:

.

Мощность насоса:

.

10.4 Расчёт основных рабочих элементов

Расчёт резиновой прокладки.

На прокладку действует давление (давление паров хладагента). Сила нагрузки:

,

где  давление конденсации паров хладагентов;

 площадь поверхности резиновой прокладки соприкасаемая с парами.

Перемещению прокладки препятствует сила трения, которая возникает вследствие действия стягивающей силы (за счёт стягивающих болтов). Определяется как:

,

где  коэффициент трения резины об поверхность метала;

 площадь поверхности прокладки;

 нормальное удельное давление, создаваемое болтами.

Для того, чтобы прокладка находилась неподвижно чтобы сила трения превышала смещающую силу. То есть . Условие выполняется.

Диаметры штуцеров для охлаждающей воды:

,

где  скорость движение воды в трубе. Задаемся .

Принимаем трубу диаметром . Тогда скорость движения воды по трубопроводу:

.

Диаметр штуцера для пара R134a:

,

где  скорость движение пара в трубе. Задаемся .

Принимаем трубу диаметром .

Диаметр штуцера для конденсата:

.

где  скорость движения жидкого х/а по трубам. Принимаем . Диаметр трубы - .
