Таблица А.2.16 - Ориентировочные рекомендации по выбору степени

точности зубчатых передач

Степень точности по нормам

плавности не ниже

Окружная скорость

зубьев v, м/с, не более

Примечание

прямозубые

косозубые

6

(высокоточные)

7

(точные)

8 (средней

точности)

9 (пониженной точности)

15

10

6

2

25

17

10

3,5

Высокоскоростные передачи, механизмы точной кинематической связи

Передачи, работающие с повышенными скоростями и умеренными нагрузками или наоборот

Передачи общего машиностроения

Тихоходные передачи

Примечание - Степень точности конической и планетарной передачи

                     принимать на одну степень выше, чем обозначено в таблице.

А.2.2 Коэффициент концентрации нагрузки КНbдля цилиндрических передач определяется по рисункам А.2.2 и А.2.3 в зависимости от типа передачи и термообработки.

Для передач с внутренним зацеплением при консольном расположении шестерни - график I , при расположении шестерни между опорами –

график II

Рисунок А.2.2 – Значения коэффициента  КНb  при  НВ2 £ 350

Для передач с внутренним зацеплением при консольном расположении шестерни - график I , при расположении шестерни между опорами –

график II.

Другие типы редукторов смотрите на рисунке А.2.2

Рисунок А.2.3 – Значения коэффициента  КНb  при  HB1> 350 и НВ2 >350


А.2.3 Коэффициент формы зуба YF находится по рисунку А.2.4.

Рисунок А.2.4 - Коэффициент формы зуба YF в зависимости от коэффициента смещения Хи числа зубьев z (для косозубых и конических - эквивалентное число зубьев zV)

Таблица А.2.17 - Значение коэффициента КНa в зависимости от степени

точности передачи и окружной скорости зубьев v

Окружная скорость

зубьев v, м/с

Степень точности

КНa

          До  5

7

8

9

1,03

1,07

1,13

   Св.   5   до  10

7

8

1,05

1,10

   Св.  10  до  15

7

8

1,08

1,15

Таблица А.2.18 – Стандартный ряд чисел межосевых расстояний аw

В миллиметрах

1-й ряд (предпочтительный)

40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400,…

2-й ряд

140,  180,  225,  280,  355,  450,...

 Таблица А.2.19 - Значение коэффициента dН при расчёте контактной

прочности

Твёрдость поверхности зубьев по Бринеллю

Вид зубьев

dН

При  Н1  <  350 НВ

или

Н2  £  350 НВ

Прямые без модификации головки

0,006

Прямые с модификацией головки

0,004

Косые

0,002

При  Н1  > 350 НВ

То же    Н2  > 350 НВ

Прямые без модификации головки

0,014

Прямые с модификацией головки

0,010

Косые

0,004

Таблица А.2.20 - Значения коэффициента g0, учитывающего влияние

разности шагов зацепления зубьев шестерни и колеса

Модуль m

илиmn, mnm , мм

Степень точности передачи по нормам плавности

6

7

8

9

До 3,55

Свыше 3,55 до 10

Свыше 10

38

42

48

47

53

64

56

61

73

73

82

100

Таблица А.2.21 - Значение коэффициента dF при расчёте изгибной прочности

Вид передачи

dF

Косозубые и шевронные

Прямозубые с модификацией

Прямозубые без модификации

0,006

0,011

0,016

Таблица А.2.22 - Стандартный ряд значений модуля  mn

В миллиметрах

1-й ряд (предпочтительный)

1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16; 20; 25,…

2-й ряд

1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 5,7; 9; 11; 14; 18; 22,…

А.2.4 Коэффициент концентрации нагрузки КFb  для цилиндрических передач находится по рисункам А.2.5 и А.2.6 в зависимости от типа передачи и термообработки.

Рисунок А.2.5 - Коэффициент концентрации нагрузки КFb  для

цилиндрических передач при НВ2 £ 350

Таблица А.2.24 - Ориентировочные значения коэффициента  КFb  для

планетарных передач при коэффициенте ширины ybd

ybd

НВ £ 350

НВ > 350

Валы на

шариковых

подшипниках

Валы на

роликовых

подшипниках

Валы на

шариковых

подшипниках

Валы на

роликовых

подшипниках

0,2

0,4

0,6

1,18

1,37

1,62

1,10

1,21

1,40

1,32

1,7

-

1,20

1,45

1,72

Схемы редукторов указаны на рисунке А.2.5

Рисунок А.2.6 - Коэффициент концентрации нагрузки КFb  для

цилиндрических передач при HB1 > 350  и  НВ2 > 350


А.2.5. Коэффициент концентрации нагрузки КНb  для конических передач определяется по рисункам А.2.7 и А.2.8 в зависимости от типа передачи и термообработки.

Сплошные линии - для прямых зубьев, штриховые - для круговых зубьев

Рисунок А.2.7 – Значения коэффициента КНb  при  НВ2 £ 350

Типы редукторов смотрите на рисунке А.2.7

Рисунок А.2.8 – Значения коэффициента  КНb  при  HB1> 350 и НВ2 > 350


А.2.6 Коэффициент концентрации нагрузки КFbдля конических передач находится по рисункам А.2.9 и А.2.10 в зависимости от типа передачи и термообработки.

Сплошные линии - для прямых зубьев, штриховые - для круговых зубьев

Рисунок А.2.9 - Коэффициент концентрации нагрузки КFb  для конических передач при НВ2 £ 350



Сплошные линии - для прямых зубьев, штриховые - для круговых зубьев

Схемы редукторов указаны на рисунке А.2.9

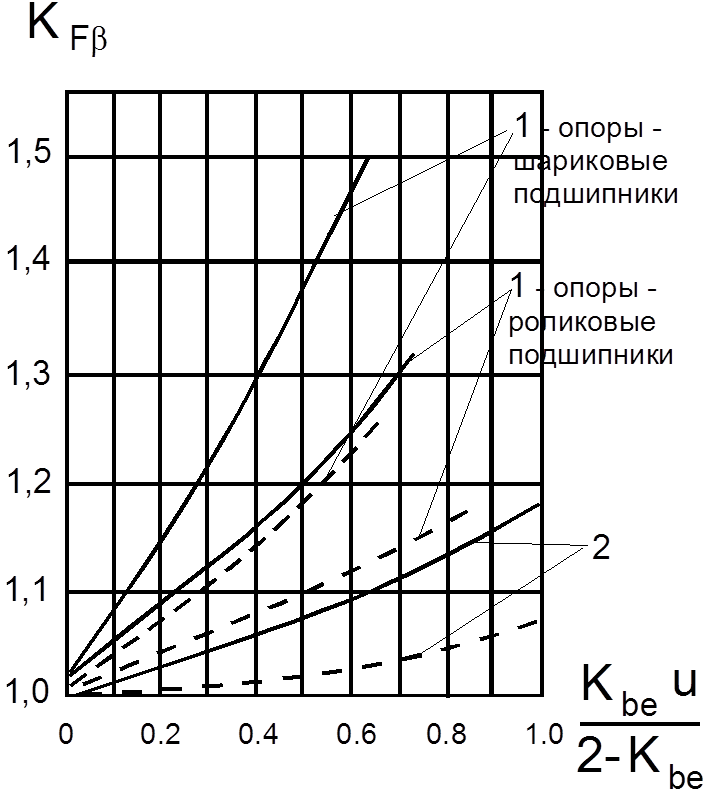

Рисунок А.2.10 - Коэффициент концентрации нагрузки КFb  для

конических передач при HB1 > 350 и НВ2 > 350


А.2.7 Порядок назначения числа зубьев шестерни зубчатой конической передачи следующий:
