Редактирование чертежа здания ГЭС

Страницы работы

8 страниц (Word-файл)

Содержание работы

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

"САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"

ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ФАКУЛЬТЕТ

Кафедра «Возобновляющихся источников энергии и гидроэнергетики»

Лабораторная работа № 4

Тема: «Редактирование чертежа здания ГЭС»

Выполнил студент гр.2013/2                                                              Слонова А.А.

Руководитель к.т.н., проф.                                                                  Кубышкин Л.И.

Санкт-Петербург

2011 г.

1  Оглавление

1     Оглавление. 2

2     Цель работы.. 3

3     Выполнение работы.. 3

4     Вывод. 7

Литература. 8

Приложения. 8


2  Цель работы

Цель данной работы – закрепить навыки редактирования на примере чертежа реального гидроэнергетического объекта «Планы – разрезы на разных отметках здания Мокской ГЭС».

3  Выполнение работы

Для начала необходимо открыть файл чертежа с прототипом ЛР4.dwt.

Далее следует создать новый слой с именем МП. Установим цвет по  слою – синий, тип линии по слою – пунктирная; и перенесем на этот слой элементы оборудования, расположенные на монтажной и перегрузочной площадках (рис. 1. Результат переноса элементов оборудования на другой слой).

Описание: 1.bmp

Рис. 1. Результат переноса элементов оборудования на другой слой

Следующим шагом является размещение трансформатора в трансформаторной мастерской (ТМ). Контуры трансформатора следует показать красной пунктирной линией. Надпись ТМ нужно сместить вправо (рис. 2. Перенос трансформатора).

Описание: 2.bmp

Рис. 2. Перенос трансформатора

Далее следует перенести неудачно расположенную надпись СКЛАД в центр плана помещения склада и изменить ее текстовый стиль на Times New Roman Cyr. Так же следует заменить текстовый стиль в заголовке чертежа и в надписях «ось агрегатов», «грузовой люк», «перегрузочная площадка», «монтажная площадка» (рис. 3. Перенос надписи «Склад»).

Описание: 3.bmp

Рис. 3. Перенос надписи «Склад»

Следуя порядку выполнения работы, теперь необходимо показать красным цветом линию передачи электроэнергии от повышающего трансформатора на распределительное устройство (рис. 4. Линии электроэнергии).

Описание: 4.bmp

Рис. 4. Линии электроэнергии

На перегрузочной площадке следует запроектировать лестницу для спуска на генераторный этаж, а маслонапорную установку необходимо перенести к противоположной стене машинного зала и разместить над турбинным трубопроводом. Нужно сделать надпись «МНУ» стилем Times New Roman Cyr (рис. 5. Проектирование лестницы).

Описание: 5.bmp

Рис. 5. Проектирование лестницы

Необходимо показать, использую копирование, оси гидроагрегатов на блоках 1-1, 2-2, 3-3.Следующим шагом является удаление номера листа (6) в правом верхнем углу чертежа. Так же следует выполнить замену типа штриховки массивного бетона на   AR CONC.

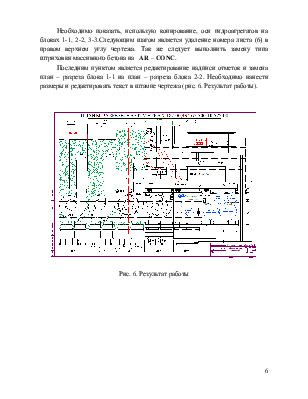

Последним пунктом является редактирование надписи отметок и замена план – разреза блока 1-1 на план – разреза блока 2-2. Необходимо нанести размеры и редактировать текст в штампе чертежа (рис. 6. Результат работы).

Описание: финал.bmp

Рис. 6. Результат работы


4  Вывод

В данной лабораторной работе были проделаны уже изученные  способы редактирование чертежа, что позволило окончательно освоить и закрепить полученные знания раннее.


Литература

1.  Кубышкин Л. И.: «Автоматизация проектирования объектов возобновляемой энергетики». Часть 1. ---  Санкт-Петербург, изд. СПбГПУ, 2003

Приложения

Слонова ЛР4.dwg
