Технологический процесс

Механической обработки

детали Корпус.

Операция 005 Контрольная

Выходной контроль ОТК.

Приспособление: стол.

Операция 010 Токарная

Переход 1.

Подрезать торец, как чисто, сним. слой 2¸3 мм.

Оборудование: токарно-винторезный  станок.

Инструмент: резец подрезной.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон, упор.

Переход 2.

Обточить технологическую бобышку Æ36 на l=10+2 .

Оборудование: токарно-винторезный  станок.

Инструмент: резец подрезной.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 3.

Центровать торец.

Оборудование: токарно-винторезный  станок.

Инструмент: сверло центровочное  Æ 6,3.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Операция 015 Токарная

Переход 1.

Подрезать торец в размер 535-2 без учета технологической бобышки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец подрезной.

Измерительный инструмент: ШЦ 3-250, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон, упор.

Переход 2.

Обточить технологическую бобышку Æ 36 , выд. размер 520-1 .

Оборудование: токарно-винторезный  станок.

Инструмент: резец подрезной.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ШЦ 3-250, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 3.

Центровать торец.

Оборудование: токарно-винторезный  станок.

Инструмент: сверло центровочное  Æ 6,3.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Операция 020 Токарная

Переход 1.

Обточить цил. Æ 175 напроход.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80.

Приспособление: центра.

Переход 2.

Обточить цил. Æ 80, выд. размер 90±1, образуя R1.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80.

Приспособление: центра.

Переход 3.

Притупить кромки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Приспособление: центра.

Операция 025 Токарная

Переход 1.

Установить деталь в 3х кулачковый патрон за Æ 80, срезать технологическую бобышку и подрезать торец, выд. размер 90±1; 520-1 .

Оборудование: токарно-винторезный  станок.

Инструмент: резец подрезной.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ШЦ 3-250, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 2.

Обточить цил. Æ 94 на l=35мм, образуя R1.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 3.

Притупить кромки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Приспособление: 3х кулачковый патрон.

Операция 030 Токарная

Переход 1.

Установить деталь в 3х кулачковый патрон за Æ 80, сверлить отв. Æ 49 на l=485±1.

Оборудование: токарно-винторезный  станок.

Инструмент: сверло Æ 49.

Измерительный инструмент: пробка гл. Æ49Н14

Приспособление: 3х кулачковый патрон, удлинитель.

Переход 2.

Сверлить отв. Æ 40Н14 напроход.

Оборудование: токарно-винторезный  станок.

Инструмент: сверло Æ 49.

Приспособление: 3х кулачковый патрон, удлинитель.

Переход 3.

Притупить кромки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец проходной.

Приспособление: 3х кулачковый патрон.

Операция 035 Слесарная

Протереть деталь от стружки и масел.

Инструмент: ветошь.

Приспособление: верстак.

Операция 040 Маркировочная

Маркировать на бирке номер детали, изд. и предявит.

Приспособление: бирка, стол.

Операция 045 Контрольная

Контроль дет. под термообработку согл. тех-са.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ШЦ 3-250, 0.1мм, ГОСТ166-80.

Приспособление: стол.

Операция 050 Перемещение

Детали отправить на термообработку.

Операция 055 Контрольная

Контроль дет. по документам на предмет прохождения термообработки.

Приспособление: стол.

Операция 060 Токарная

Переход 1.

Установить деталь в центрах, подрезать торец, снимая слой 1 мм.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Приспособление: центра, поводок.

Переход 2.

Обточить цил. Æ 78-1 выд. размер 50.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: центра, поводок.

Переход 3.

Обточить цил. Æ 169±0,5 напроход

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80.

Приспособление: центра, поводок.

Переход 4.

Подрезать торец в размер 517-1, проверяя размер 85-3.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: центра, поводок.

Переход 5.

Обточить цил. . Æ 90±0,5 на l=35Н12, обеспечивая получение разм. 40h12.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80.

Приспособление: центра, поводок.

Переход 6.

Притупить кромки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Приспособление: центра, поводок.

Операция 070 Токарная

Переход 1.

Установить деталь в 3х кулачковый патрон за Æ 78-1, выверить до 0,05, подрезать торец в размер 516-1

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80 ИУ10-0,01

Приспособление: 3х кулачковый патрон.

Переход 2.

Расточить отв.  Æ 50+0,1 на l=80+1

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80

Приспособление: 3х кулачковый патрон.

Переход 3.

Расточить отв.  Æ 52,5+0,07 на l=40+1

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80

Приспособление: 3х кулачковый патрон.

Переход 4.

Расточить отв.  Æ 50+0,1 на l=495±0,5

Оборудование: токарно-винторезный  станок.

Инструмент: зенкер Æ 50.

Измерительный инструмент: ШЦ 2-250, 0.1мм, ГОСТ166-80

Приспособление: 3х кулачковый патрон, оправки.

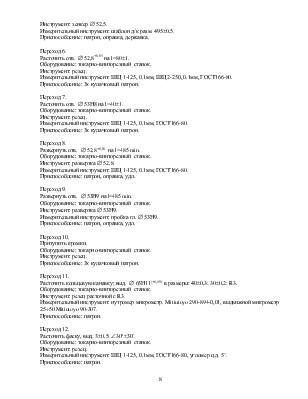

Переход 5.

Расточить отв.  Æ 52,5 на l=495±0,5, образуя Ð45°.

Оборудование: токарно-винторезный  станок.

Инструмент: зенкер Æ 52,5.

Измерительный инструмент: шаблон д/к разм. 495±0,5.

Приспособление: патрон, оправка, державка.

Переход 6.

Расточить отв.  Æ 52,8+0,05 на l=80±1.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ШЦ 2-250, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 7.

Расточить отв.  Æ 53Н8 на l=40±1.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: 3х кулачковый патрон.

Переход 8.

Развернуть отв.  Æ 52,8+0,05  на l=485 min.

Оборудование: токарно-винторезный  станок.

Инструмент: развертка Æ 52,8.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80.

Приспособление: патрон, оправка, удл.

Переход 9.

Развернуть отв.  Æ 53Н9 на l=485 min.

Оборудование: токарно-винторезный  станок.

Инструмент: развертка Æ 53Н9.

Измерительный инструмент: пробка гл. Æ 53Н9.

Приспособление: патрон, оправка, удл.

Переход 10.

Притупить кромки.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Приспособление: 3х кулачковый патрон.

Переход 11.

Расточить кольцевую канавку; выд.  Æ 65Н11(+0,19) в размеры: 40±0,3; 30±0,2; R3.

Оборудование: токарно-винторезный  станок.

Инструмент: резец расточной с R3.

Измерительный инструмент: нутромер микрометр. Mitiutoyo 290-894-0,01, выдвижной микрометр 25¸50 Mitiutoyo 90-307.

Приспособление: патрон.

Переход 12.

Расточить фаску, выд. 3±0,5; Ð30°±30’.

Оборудование: токарно-винторезный  станок.

Инструмент: резец.

Измерительный инструмент: ШЦ 1-125, 0.1мм, ГОСТ166-80, угломер ц.д. 5’.

Приспособление: патрон.

Переход 13.

Зачистить заусенцы

Операция 075 Токарная

Переход 1.

Установить деталь в центрах, выверить до 0,05, подрезать торец в разм. 510,5-0,5 до центра.
