Исследование растекания тока в проводящей среде и сопротивления заземления

Страницы работы

7 страниц (Word-файл)

Содержание работы

Министерство образования Российской Федерации

                                                           __________

САНКТ-ПЕТЕРБУРГСКИЙ

ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

кафедра «ТОЭ»

Отчет о лабораторной работе№8

«Исследование растекания тока в проводящей

среде и сопротивления заземления»

Выполнил:

Студент гр. 3026/1:

Зиновьев А.В.

Проверил:

Важнов С.А.

СПбГПУ

2005г

Цель и программа работы

Целью работы является исследование сопротивления растеканию тока в земле от заземляющих устройств различной конфигурации с помощью моделирования в уменьшенном масштабе полем тока в иной проводящей среде и знакомство с методами расчета сопротивления заземлений.

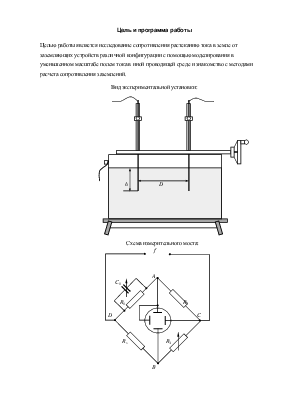

Вид экспериментальной установки:

                                                h                      D

Схема измерительного моста:

f

A

                                         C1

                                            R1                                         R2

      D                                                            C

                                              Rx                           R3

    B

Стержни:    d1 = 5 мм, d2 = 11 мм

Диаметр шара: D = 100 мм

Радиус шара: r = 50 мм

Внутренний диаметр сосуда: d = 60 мм

Диаметр трубочки: d = 12 мм

Расстояние между дисками L = 300 мм

Сопротивление столба воды R = 4000 Ом

Сечение S столба воды, по которому проходит ток, равно:

Измерив сопротивление R столба воды с высотою  в сосуде, вычисляем удельную проводимость воды по формуле:

Опыт№1: снятие зависимости сопротивления растеканию тока от глубины погружения для шарового электрода.

                                                                                                                                  Табл.1

h, см

0

2

4

6

8

10

12

14

16

18

20

22

24

R, Ом

120

101

87

79

72

68

65

64

62

61

60,5

59

58,5

Рис.1 График, построенный по экспериментальным данным(Табл.1):

Опыт№2: Снятие зависимости сопротивления растеканию тока для одного стержневого электрода в зависимости от глубины погружения.

                                                                                                                                  Табл.2

h, см

1

3

5

7

9

11

13

15

17

19

21

23

25

R, Ом

890

480

340

270

223

189

166

148

132

121

111

103

96

Рис.2 График, построенный по экспериментальным данным(Табл.2):

Опыт№3: снятие зависимости сопротивления растеканию тока для двух одинаковых электрически соединенных стержневых электродов в зависимости глубины погружения.

                                                                                                                                  Табл.3

h, см

1

3

5

7

9

11

13

15

17

19

21

23

25

R, Ом

520

294

215

174

146

127

112

101

92

85

78

71

67

Рис.3 График, построенный по экспериментальным данным(Табл.3):

Опыт№4: снятие зависимости сопротивления между двумя одинаковыми стержневыми электродами в зависимости от расстояния между ними.

                                                                                                                                                     Табл.4

h, см

5

6

7

8

9

10

12

14

16

18

21

24

27

30

33

36

40

R, Ом

797

829

849

860

880

900

910

930

940

945

950

960

965

965

965

970

970

Рис.4 График, построенный по экспериментальным данным(Табл.4):

Теоретический расчет сопротивления для трех точек: h = 0 м; h = r = 0.05 м; h = 0.25 м для сферического электрода.

Эти точки показаны на рисунке№1 и на рисунке ниже:
