Санкт-Петербургский Государственный Политехнический Университет

Кафедра: ТОЭ

Лабораторная работа № 5

Синтез источников, создающих заданное распределение магнитного поля на отрезке прямой

Выполнил: студент

гр. 3021/1

Молчанов А.С.

Проверил:_________

2004г.

Цель работы: Экспериментальное подтверждение возможности практической реализации заданного закона распределения магнитного поля на участке оси системы одинаковых, круглых катушек с токами, а также ознакомление на этом примере с постановкой и путями решения задач синтеза теории электромагнитного поля.

Лабораторная установка включает три круглых, соосно расположенных катушки одинаковых размеров: Rmax = 9,1 см, Rmin = 7,1 см, Rср = R0 = 8,1 см и осевой толщиной 2,5 см. Обмотки катушек выполнены из медного провода и содержат каждая по w = 338 витков.

              r                                z13

                                   z12

   wi1                                                                   wi2                     wi3

                                                                                                                             Rmax

                                                                                                                    R0

                                                                          Rmin

                 0                                                                                                           z

Схема соединения:

А1             А2            А3

=100 BL1L2L3

R1R2R3

вари-

анта

Требуемый закон распределения индукции B0(z)

Zа

Zb

Z12

Z13

i1

i2

i3

Тл

см

см

см

см

А

А

А

1

5×10-4

0

  8,1

  8,1

  —

0,134

0,134

0

3

(0,2+3×Z)×10-3

  1,25

16,75

  7,6

  16

0,11

0,14

 0,3

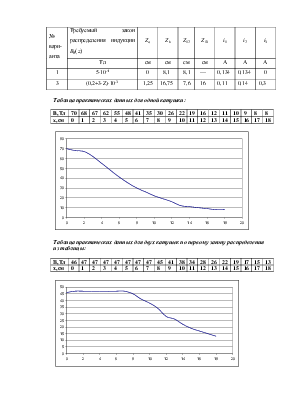

Таблица практических данных для одной катушки:

B,Тл

70

68

67

62

55

48

41

35

30

26

22

19

16

12

11

10

9

8

8

x,см

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Таблица практических данных для двух катушек по первому закону распределения из таблицы:

В,Тл

46

47

47

47

47

47

47

47

45

41

38

34

28

26

22

19

17

15

13

х,см

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Таблица практических данных для двух катушек по второму распределению из таблицы:

В,Тл

50

53

56

58

61

64

68

70

72

75

77

80

84

86

87

86

х,см

0

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15




Вывод: Мы получили практические зависимости магнитного поля от расстояния. Мы убедились, что в первом опыте получается однородное поле между двумя катушками, отставленных друг от друга на заданное расстояние и при заданных значениях токов в них. Аналогично у нас получилась и линейная зависимость.
