Фасонные части трубопроводов, страница 2

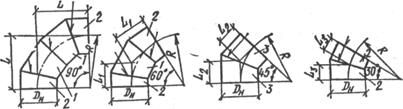

Рис. 5.3. Отводы секционные.

Рис. 5.4. Секторы и полусекторы

Массу отводов с D_у< 400 мм определяют по формуле

М = 0,001 qL,

где    q — линейная плотность труб-заготовок, кг/м;

L — развернутая длина отвода, мм; отводы 90° — L = 1,5 (а + а₁); отводы 60° - L = а + а₁; отводы 45° - L = с + с₁; отводы 30° - L = b + b₁.

5.2. ТРОЙНИКИ, СЕДЛОВИНЫ И ОТВЕТВЛЕНИЯ

При прокладке трубопроводов применяются тройники бесшовные и сварные, причем как равнопроходные, так и переходные. Тройники бесшовные (рис. 5.5) изготавливают из стали марок 20, 10Г2 и 09Г2С по ГОСТ 17376-83 на давление до 10 МПа.

Рис. 5.5. Тройники бесшовные: а - равнопроходный; б — переходный

Сварные тройники (рис. 5.6) изготавливают из бесшовных или электросварных труб. Тройники из углеродистой стали изготовляют по ОСТ 36-46-81 с D_у = 500—1400 мм.

Рис. 5.6. Сварные тройники: а — равнопроходный; б — переходный

Седловины обеспечивают значительное сокращение трудозатрат при изготовлении тройниковых соединений трубопроводов. По конструкции седловины бывают накладными (рис. 5.7) или врезными (рис. 5.8). Накладные седловины из стали 20 изготовляют по нормативно-технической информации. Применение накладных седловин не допускается для трубопроводов, подконтрольных органам Госгортехнадзора, а также для среднеагрессивных веществ и сред.

Рис.5.7. Накладные седловины
