ЗФ ОАО ГМК «Норильский никель»

ПО «Норильскэнерго»

ТЭЦ-3.

                   И Н С Т Р У К Ц И Я

по обслуживанию импульсно – предохранительных устройств котла ТГМЕ – 464.

И-188-50-08-03

г. Норильск – 2003 г.

ЗФ ОАО ГМК «Норильский никель»

ПО «Норильскэнерго»

ТЭЦ-3

УТВЕРЖДАЮ:

Главный инженер ТЭЦ-3

__________В.М.Ломенко

«____»__________2003г.

И Н С Т Р У К Ц И Я

по обслуживанию импульсно-предохранительных устройств котла ТГМЕ-464.

ПИ-388-50-08-03

1.  Общая часть.

Настоящая инструкция составлена на основании заводской инструкции по эксплуатации котла для обслуживания импульсно – предохранительных устройств котлоагрегата ТГМЕ – 464 и обязательно для исполнения НСС, НС КТЦ, ст. маш. к./о., маш. БСУ, машиниста – обходчика к./о., ДЭС ТАИ, ИТР КТЦ ИТР ЦТАИ.

2.  Назначение и устройство ИПУ.

Импульсно – предохранительное устройство предназначено для понижения давления пара в котлоагрегате за счёт автоматического выпуска в атмосферу избыточного количества пара в случаях повышения давления выше допустимого по отношению к установленным рабочим параметрам.

Импульсно – предохранительное устройство состоит из четырёх импульсных (грузовых) и четырёх главных предохранительных клапанов, а также четырёх электроконтактных манометров. Главный предохранительный клапан (ГПК) состоит из присоединительного патрубка с направляющими рёбрами, корпуса с тарелкой, седлом, штоком и демпферным устройством.

Уплотнительная поверхность тарелки плоская и выполнена в виде наплавки электродами.

Тарелка вместе с защитной втулкой крепится на нижнем конце штока с помощью резьбового соединения для предохранения от отвинчивания.

Для гашения ударов при открытии и закрытии главного предохранительного клапана предусматривается демпферное устройство, в поршневую камеру которого заливается вода. При срабатывании клапана жидкость перетекает из одной полости поршневой камеры демпфера в другую через отверстие в поршне демпфера диаметром 2 мм и гасит удар. Пропускная способность главного предохранительного клапана 162т/час плюс, минус 10%. Полно – подъёмный угловой импульсный клапан Ду – 20 выполнен рычажно-грузовым с электромагнитным приводом и фильтрующим устройством. Электромагнитный привод обеспечивает возможность принудительного (как от воздействия импульса от ЭКМ, так и от ручного вмешательства ключом БЩУ) открытия и закрытия импульсного клапана, а также повышает герметичность затвора клапана воздействием на рычаг последнего тяговым усилием нижнего эл. магнита. Фильтрующее устройство предназначается для улавливания сварочного грата и прочих инородных тел попадание, которых на уплотнительные поверхности вызвало бы нарушение герметичности затвора клапана. Уплотнительные поверхности, как корпуса, так и тарелки (корпусной формы) выполнены наплавкой. Импульсный клапан с фильтрующим устройством и электромагнитным приводом, состоящим из двух электромагнитов, смонтирован на одном каркасе. Электромагнитные манометры установлены на отм. 12.00 фронта котла для удобства обслуживания.

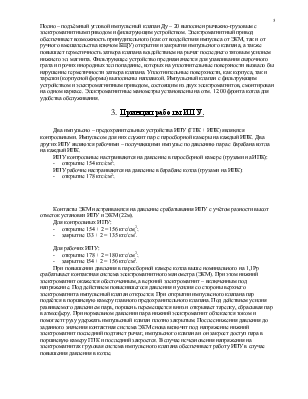

3.  Принцип работы ИПУ.

Два импульсно – предохранительных устройства ИПУ (ГПК + ИПК) являются контрольными. Импульсом для них служит пар с паросборной камеры на каждый ИПК. Два других ИПУ являются рабочими – получающими импульс по давлению пара с барабана котла на каждый ИПК.

ИПУ контрольные настраиваются на давление в паросборной камере (грузами на ИПК):

-  открытие 154 кгс/см2;

ИПУ рабочие настраиваются на давление в барабане котла (грузами на ИПК):

-  открытие 178 кгс/см2;

Контакты ЭКМ настраиваются на давление срабатывания ИПУ с учётом разности высот отметок установки ИПУ и ЭКМ (22м).

Для контрольных ИПУ:

-  открытие 154 + 2 = 156 кгс/см2;

-  закрытие 133 + 2 = 135 кгс/см2.

Для рабочих ИПУ:

-  открытие 178 + 2 = 180 кгс/см2;

-  закрытие 154 + 2 = 156 кгс/см2.

При повышении давления в паросборной камере котла выше номинального на 1,1Рр срабатывает контактная система электромагнитного манометра (ЭКМ). При этом нижний электромагнит окажется обесточенным, а верхний электромагнит – включенным под напряжение. Под действием повысившегося давления и усилия со стороны верхнего электромагнита импульсный клапан откроется. При открытии импульсного клапана пар подаётся в поршневую камеру главного предохранительного клапана. Под действием усилия развиваемого давлением пара, поршень перемещается вниз и открывает тарелку, сбрасывая пар в атмосферу. При нормальном давлении пара нижний электромагнит обтекается током и помогает грузу удержать импульсный клапан плотно закрытым. После снижения давления до заданного значения контактная система ЭКМ снова включит под напряжение нижний электромагнит последний подтянет рычаг, импульсного клапана и он закроет доступ пара в поршневую камеру ГПК и последний закроется. В случае исчезновения напряжения на электромагнитах грузовая система импульсного клапана обеспечивает работу ИПУ в случае повышения давления в котле.
