Программа опробования технологических защит энергоблоков № 1, 2 ТЭЦ-3

Страницы работы

11 страниц (Word-файл)

Содержание работы

                    ЗФ ОАО ГМК «Норильский никель»

                                ПО «Норильскэнерго»

                                             ТЭЦ-3

Программа

опробования технологических защит энергоблоков № 1,2 ТЭЦ-3.

г. Норильск – 2003 год

               ЗФ ОАО ГМК «Норильский никель»

ПО «Норильскэнерго»

ТЭЦ-3

Утверждаю:

Главный инженер ТЭЦ-3

___________В.М.Ломенко

«___»___________2003г.

П Р О Г Р А М М А

опробования технологических защит энергоблоков 1, 2

ТЭЦ-3.

Содержание:

1.  Общие положения.

2.  Проверка защит на остановленном котле.

3.  Проверка защит на работающем котле.

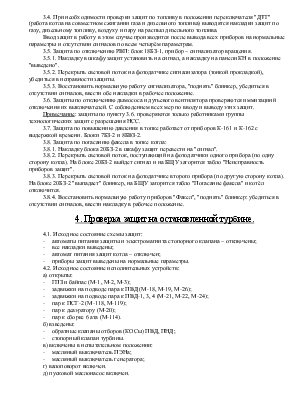

4.  Проверка защит на остановленной турбине.

5.  Комплексное опробование защит энергоблока.

6.  Проверка блочных защит и защит турбины на работающем блоке.

Общие положения.

1.1. В соответствии с п. 4.7.16 ПТЭ, технологические защиты проверяются персоналом технологического цеха ТАИ перед пуском оборудования после его простоя более 3-х суток или если во время останова на срок менее 3 суток проводились ремонтные работы в целях защиты.

1.2. При недопустимости проверки исполнительных операций в связи с тепловым состоянием агрегата проверка агрегата защит осуществляется без воздействия на исполнительные устройства. Проверка защит на действующем оборудовании производится без выхода на исполнительные устройства, (накладки переводятся на сигнал).

1.3. Плановые проверки защит проводятся по утверждённому графику, если срок проверки истёк, то проверка защит производится без выхода на исполнительные устройства.

1.4. Действия с ключами защит, открытие и закрытие арматуры производит персонал КТЦ, иммитацию нарушения параметра и действия с накладками производит персонал ЦТАИ. Сборку и разборку электрических схем механизмов производит персонал эл. цеха.

1.5. Проверка защит производится после предварительного опробования блоков защит.

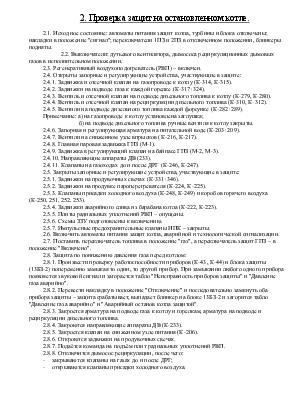

2. Проверка защит на остановленном котле.

2.1. Исходное состояние: автоматы питания защит котла, турбины и блока отключены; накладки в положение "сигнал"; переключатели 1ПЗ и 2ПЗ в отключенном положении, блинкеры подняты.

2.2. Выключатели: дутьевого вентилятора, дымососа рециркуляционных дымовых газов в исполнительном положении.

2.3. Регенеративный воздухоподогреватель (РВП) – включен.

2.4. Открыты запорные и регулирующие устройства, участвующие в защите:

2.4.1. Задвижка и отсечной клапан на газопроводе к котлу (К-314, К-315).

2.4.2. Задвижки на подводе газа к каждой горелке (К-317÷324).

2.4.3. Вентиль и отсечной клапан на подводе дизельного топлива к котлу (К-279, К-280).

2.4.4. Вентиль и отсечной клапан на рециркуляции дизельного топлива (К-310, К-312).

2.4.5. Вентили на подводе дизельного топлива каждой форсунке (К-282÷289).

Примечание: а) на газопроводе к котлу установлена заглушка;

б) на подводе дизельного топлива ручные вентиля к котлу закрыты.

2.4.6. Запорная и регулирующая арматура на питательной воде (К-203÷209).

2.4.7. Вентили на сниженном узле впрысков (К-216, К-217).

2.4.8. Главная паровая задвижка ГПЗ (М-1).

2.4.9. Задвижка в регулирующий клапан на байпасе ГПЗ (М-2, М-3).

2.4.10. Направляющие аппараты ДВ (233).

2.4.11. Клапаны на газоходах до и после ДРГ (К-246, К-247).

2.5. Закрыты запорные и регулирующие устройства, участвующие в защите:

2.5.1. Задвижки на продувочных свечах (К-331÷346).

2.5.2. Задвижки на продувке пароперегревателя (К-224, К-225).

2.5.3. Клапаны присадки холодного воздуха (К-248, К-249) и коробов горячего воздуха

(К-250, 251, 252, 253).

2.5.4. Задвижки аварийного слива из барабана котла (К-222, К-223).

2.5.5. Плиты радиальных уплотнений РВП – опущены.

2.5.6. Схемы ЗЗУ подготовлены к включению.

2.5.7. Импульсные предохранительные клапаны ИПК – закрыты.

2.6. Включить автоматы питания защит котла, аварийной и технологической сигнализации.

2.7. Поставить переключатель топлива в положение "газ", а переключатель защит ГПЗ – в положение "Включено".

2.8. Защита по понижению давления газа перед котлом:

2.8.1. Произвести проверку работоспособности приборов (К-43, К-44) и блока защиты

(13БЗ-2) попеременно замыкая то один, то другой прибор. При замыкании любого одного прибора появляется звуковой сигнал и загорается табло "Неисправность приборов защиты" и "Давление газа аварийно".

2.8.2. Перевести накладку в положение "Отключение" и последовательно замкнуть оба прибора защиты – защита срабатывает, выпадает блинкер на блоке 13БЗ-2 и загорится табло "Давление газа аварийно" и "Аварийный останов котла защитой".

2.8.3. Закроется арматура на подводе газа к котлу и горелкам, арматура на подводе и рециркуляции дизельного топлива.

2.8.4. Закроются направляющие аппараты ДВ (К-233).

2.8.5. Закроется клапан на сниженном узле питания (К-206).

2.8.6. Откроются задвижки на продувочных свечах.

2.8.7. Подаётся команда на подъём плит радиальных уплотнений РВП.

2.8.8. Отключится дымосос рециркуляции, после чего:

-  закрываются клапаны на газах до и после ДРГ;

-  открываются клапаны присадки холодного воздуха.

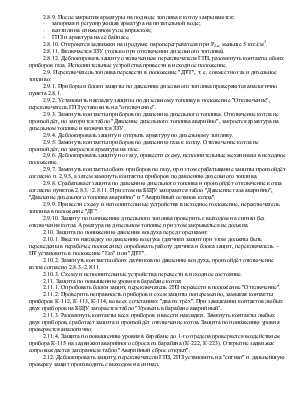

2.8.9. После закрытия арматуры на подводе топлива к котлу закрываются:

-  запорная и регулирующая арматура на питательной воде;

-  вентили на сниженном узле впрысков;

-  ГПЗ и арматура на её байпасе.

2.8.10. Откроются задвижки на продувке пароперегревателя при Рб.к. меньше 5 кгс/см2.

2.8.11. Включается ЗЗУ (только при отключении дизельного топлива).

2.8.12. Деблокировать защиту отключением переключателя ГПЗ, разомкнуть контакты обоих приборов газа. Исполнительные устройства привести в исходное положение.
