"Норильскэнерго" – филиал ОАО "ГМК "Норильский никель"

Теплоэлектроцентраль №3

УТВЕРЖДАЮ:

Главный инженер ТЭЦ-3

_________В.М. Ломенко

"_____"__________2005г.

И Н С Т Р У К Ц И Я

по обслуживанию паропроводов перегретого и насыщенного пара от котлов-утилизаторов плавильного цеха НМЗ на ТЭЦ-3.

ПИ-608-50-18-2005

Взамен ПИ 388-50-18-04, утвержденной 18 октября 2004г.

г. Норильск

УТВЕРЖДАЮ:

Главный инженер ТЭЦ-3

____________В.М.Ломенко

«____»____________2005г.

И Н С Т Р У К Ц И Я

по обслуживанию паропроводов перегретого и насыщенного  пара от

котлов-утилизаторов плавильного цеха НМЗ на КТЦ.

ПИ-608-50-18-2005

Содержание:

1.   Назначение паропроводов.

2.   Техническое описание.

3.   Оперативная часть.

4.   Подготовка к пуску, прогрев паропровода насыщенного пара.

5.   Подготовка к пуску, прогрев паропроводов перегретого пара.

Инструкцию должны знать:

·  РСС КТЦ

·  Начальник смены станции.

·  Начальник смены КТЦ

·  Старший машинист турбинного отделения.

·  Машинист ЦТЩУ.

·  Машинист-обходчик турбинного отделения.

1. Назначение паропроводов.

Паропроводы перегретого пара (нитка 1, 2, 3, 4) предназначены для транспортировки пара, получаемого от котлов-утилизаторов плавильного цеха НМЗ и использование его для выработки электрической и тепловой энергии на турбинах  № 5, 6 типа ПТ-60/75-90-13  ТЭЦ-3.

При неработающих турбинах перегретый пар может использоваться для обеспечения производственных нужд ТЭЦ-3 и НМЗ паром 13 и 2,5 ата через РОУ-60/2,5 2 штуки и БРОУ-60/13.

Паропровод насыщенного пара (нитка 5) предназначен для обеспечения производственных нужд ТЭЦ-3 и НМЗ паром 13 и2,5 ата через РОУ-80/2,5 и РОУ-80/13.

2. Техническое описание.

Производство в плавильном цехе НМЗ разделено на две линии: медную и никелевую. На каждой линии установлено по одному котлу-утилизатору, котлу перегрева и вспомогательному котлу.

Котлы-утилизаторы вырабатывают насыщенный пар с Рр – 84 атм, Т – 294 °С, котлы перегрева – перегретый пар с Рр – 72 атм, Т- 520 °С. Паропровод от каждого котла перегрева выполнен двух поточным, обе нитки со стороны НМЗ отключаются одной задвижкой. Паропровод насыщенного пара выполнен однониточным для двух линий и отключается одной задвижкой.

Все паропроводы от стены ПЦ-1 НМЗ до стены ТЭЦ-3 смонтированы на открытой эстакаде и расположены вертикально по одному в каждом ряду. Счёт ниток паропроводов идёт снизу вверх. Нитки № 1, 3 идут от котла-перегрева медной линии на ТГ-6, нитки № 2, 4 от котла-перегрева никелевой линии на ТГ-5.

Паропроводы расположены на эстакаде с уклоном от её центра в сторону ПЦ-1 НМЗ и

ТЭЦ-3. В верхней точке паропроводов на эстакаде смонтированы воздушники Ду-20. Кроме этого имеются дренажи в помещении ПЦ-1 НМЗ и дренажи (Ду-50, Ду-20) в помещении ТЭЦ-3.

Конструктивно все паропроводы в части опор, компенсаторов, дренажей – аналогичны.

Паропроводы перегретого пара оборудованы указателями температурных перемещений, бобышками для контроля остаточных деформаций. Для подъёма на эстакаду смонтированы лестницы у здания ГРП, цеха приготовления реагентов НМЗ, плавильного цеха № 1 НМЗ. Вдоль паропроводов смонтирована площадка, для осмотра и контроля за работой ,обслуживания воздушников, индикаторов тепловых перемещений.

Перегретый пар:

·  Рабочие параметры Рр – 72 атм, Т- 520 °С.

·  Труба Ø 325х24 мм, сталь 12х1МФ.

·  Протяженность одной нитки паропровода (от стены ПЦ-1 НМЗ до отключающей арматуры ТЭЦ-3) равна 1140 метров.

·  Категория паропровода – 1В.

·  Изоляция первый слой – скорлупа;

·  второй слой – минеральная вата;

·  третий слой – металлическое покрытие.

Насыщенный пар:

·  Рабочие параметры Рр – 84 атм, Т- 294 °С.

·  Труба Ø 273х20 мм, сталь 12х1МФ.

·  Протяженность одной нитки паропровода (от стены ПЦ-1 НМЗ до отключающей арматуры ТЭЦ-3) равна 1140 метров.

·  Категория паропровода – 1Д.

·  Изоляция – два слоя минеральной ваты с металлическим покрытием сверху.

3. Оперативная часть.

3.1  Все оперативные переговоры с диспетчером НМЗ, касающиеся эксплуатации паропроводов перегретого и насыщенного пара осуществляет НСС  ТЭЦ-3 (в его отсутствии НС КТЦ).

3.2  НС КТЦ осуществляет контроль за состоянием, схемами и режимом работы паропроводов от стены ПЦ НМЗ до ТГ-5, 6 в течение смены, с оформлением соответствующих записей в оперативном журнале.

3.3  Все переключения в схемах паропроводов ТЭЦ-3 выполняются персоналом КТЦ по распоряжению НСС (через НС КТЦ).

3.4  Все операции, связанные с изменением режима паропроводов (изменение схемы, параметров и т. д.) должны отражаться в оперативных журналах НСС, НС КТЦ, ст. маш. т./о. и суточной ведомости машинистом ЦТЩУ.

Пуск паропроводов может осуществляться из состояния:

·  холодного резерва (Т металла ниже 100 °С);

·  горячего резерва (Т металла выше 100 °С);

·  после ремонта.

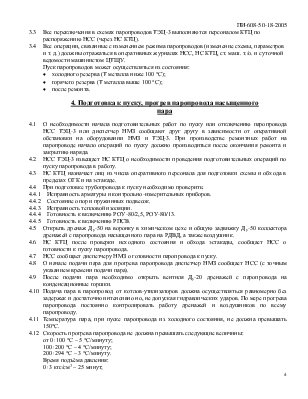

4. Подготовка к пуску, прогрев паропровода насыщенного

пара

4.1  О необходимости начала подготовительных работ по пуску или отключению паропровода НСС ТЭЦ-3 или диспетчер НМЗ сообщают друг другу в зависимости от оперативной обстановки на оборудовании НМЗ и ТЭЦ-3. При производстве ремонтных работ на паропроводе начало операций по пуску должно производиться после окончания ремонта и закрытию наряда.
