Проектирование участка по ремонту автомобилей в условиях СТО «Технопарк»

Страницы работы

35 страниц (Word-файл)

Фрагмент текста работы

Расчет численности рабочих представлен в таблице 2.4

Таблица 2.4 – Расчет численности рабочих

Наименование участка

На рабочих постах

Годовая трудоемкость чел-час

Расчетное число РТ; чел.

Расчетное число РШ; чел.

Принятое число РПР, чел.

ТО в полном объёме

2075,2

1

1,14

1

2.3. Расчет мест хранения

Места для хранения автомобилей предусматриваются для готовых к выдаче автомобилей и автомобилей, принятых в ТО и ремонт.

Число автомобиле - мест хранения готовых автомобилей, определяются по формуле:

                                              (2.10)

где: А – количество легковых автомобилей, обслуживаемых станций в год;

tn – среднее время пребывания автомобиля на СТО после его обслуживания;

ДРГ – число дней работы в году;

С – число смен работы;

ТСМ – продолжительность смены.

Места для хранения автомобилей расположены перед СТО.


3. Технологическая часть

3.1 Подбор технологического оборудования

Для того, чтобы рассчитать площадь проектируемого участка необходимо подобрать технологическое оборудование.

Подбор технологического оборудования представлен в таблице 3.1.

Таблица 3.1 – Технологическое оборудование

Наименование

Тип или модель

Габаритные размеры в мм

Количество

1

2

3

4

Ультразвуковая ванна для промывки форсунок снятых с  двигателя

500х400

1

Установка для обслуживания инжекторов бензиновых двигателей

HP – 107

480х450

1

Стенд для промывки форсунок при работающем двигателе

300х200

1

Электрический подъемник

1

Диагностический аппарат для диагностики топливной системы

1

Компрессор

К-179

800х360

1

Таблица 3.2 – Технологическая оснастка

Наименование

Тип или модель

Количество

1

2

3

Пневматический гайковерт

ИП 3311

1

Набор отверток

4888 А

2

Набор пассатижей, бокорезов, длиногубцев

2

Слесарный молоток

4

Набор инструментов

«Бета»

2

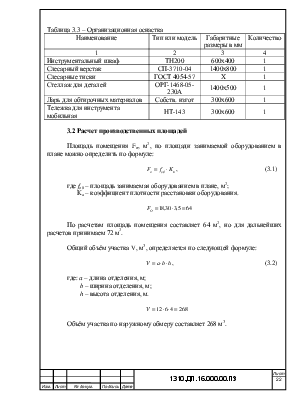

Таблица 3.3 – Организационная оснастка

Наименование

Тип или модель

Габаритные размеры в мм

Количество

1

2

3

4

Инструментальный шкаф

ТН200

600х400

1

Слесарный верстак

СП-3710-04

1400х800

1

Слесарные тиски

ГОСТ 4054-57

Х

1

Стеллаж для деталей

ОРГ-1468-05-230А

1400х500

1

Ларь для обтирочных материалов

Собств. изгот

300х600

1

Тележка для инструмента мобильная

НТ-143

300х600

1

3.2 Расчет производственных площадей

Площадь помещения Fo, м2, по площади занимаемой оборудованием в плане можно определить по формуле:

,                                                    (3.1)

где fоб – площадь занимаемая оборудованием в плане, м2;

Кп – коэффициент плотности расстановки оборудования.

По расчетам площадь помещения составляет 64 м2, но для дальнейших расчетов принимаем 72 м2.

Общий объём участка V, м3, определяется по следующей формуле:

,                                                     (3.2)

где: а – длина отделения, м;

b – ширина отделения, м;

h – высота отделения, м.

Объём участка по наружному обмеру составляет 268 м3.

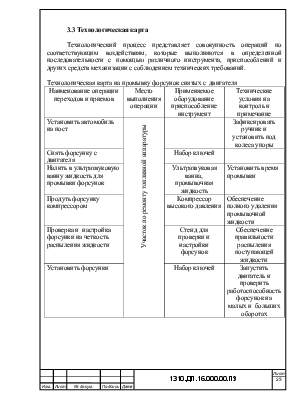

3.3 Технологическая карта

Технологический процесс представляет совокупность операций по соответствующим воздействиям, которые выполняются в определенной последовательности с помощью различного инструмента, приспособлений и других средств механизации с соблюдением технических требований.

Технологическая карта на промывку форсунок снятых с  двигателя

Наименование операции переходов и приемов

Место

выполнения операции

Применяемое оборудование приспособление инструмент

Технические условия на контроль и примечание

Установить автомобиль на пост

                                      Участок по ремонту топливной аппаратуры

Зафиксировать ручник и установить под колеса упоры

Снять форсунку с двигателя

Набор ключей

Налить в ультразвуковую ванну жидкость для промывки форсунок

Ультразвуковая ванна, промывочная жидкость

Установить время  промывки

Продуть форсунку  компрессором

Компрессор высокого давления

Обеспечение полного удаления промывочной жидкости

Проверка и  настройка форсунки на четкость распыления жидкости

Стенд для проверки и настройки форсунок

Обеспечение правильности распыления поступающей жидкости

Установить форсунки

Набор ключей

Запустить двигатель и проверить работоспособность форсунок на малых и  больших оборотах


4. Организационная часть

4.1 Организация производства

4.1.1 Режим труда и отдыха

Режим работы объекта проектирования:

- начало в 900 час;

- конец в 1800 час;

Длительность смены: полная - 900

Рабочая - 800

Перерыв на обед 60 минут.

В процессе работы предусмотрено 2 перерыва по 10 минут, а также заключительное время и время на самообслуживания рабочего места.

СТО работает пять дней в неделю.

Рисунок 4.2 – Режим работы зоны технического обслуживания

4.1.3 Распределение рабочих по специальности и квалификации

Потребная численность в профессионально-квалификационных рабочих зоны технического обслуживания представлена в таблице 4.1

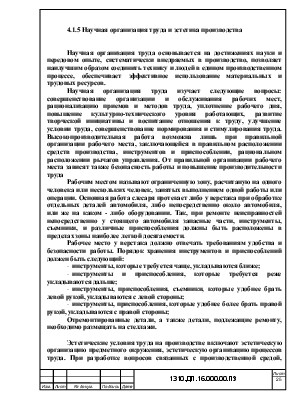

4.1.5 Научная организация труда и эстетика производства

Научная организация труда основывается на достижениях науки и передовом опыте, систематически внедряемых в производство, позволяет наилучшим образом соединить технику и людей в едином производственном процессе, обеспечивает эффективное использование материальных и трудовых ресурсов.

Научная организация труда изучает следующие вопросы: совершенствование организации и обслуживания рабочих мест, рационализацию приемов и методов труда, уплотнение рабочего дня, повышение культурно-технического уровня работающих, развитие творческой инициативы и воспитание отношения к труду, улучшение условии труда, совершенствование нормирования и стимулирования труда. Высокопроизводительная работа возможна лишь при правильной организации рабочего места, заключающейся в правильном расположении средств производства, инструментов и приспособлении, рациональном расположении рычагов управления. От правильной организации рабочего места зависят также безопасность работы и повышение производительности труда

Рабочим местом называют ограниченную зону, расчитаную на одного человека или нескольких человек, занятых выполнением одной работы
