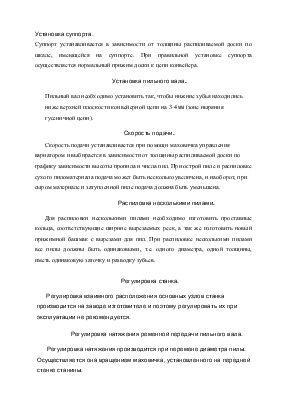

Заметки по установке суппорта и пильного вала. Регулировка станка

Суппорт устанавливается в зависимости от толщины распиливаемой доски по шкале, имеющейся на суппорте. При правильной установке суппорта осуществляется нормальный прижим доски к цепи конвейера.

Установка пильного вала.

Пильный вал необходимо установить так, чтобы нижние зубья находились ниже верхней плоскости конвейерной цепи на 3-4 мм    (зоне ныряния гусеничной цепи).

Скорость подачи.

Скорость подачи устанавливается при помощи маховичка управления вариатором и выбирается в зависимости от толщины распиливаемой доски по графику зависимости вы­соты пропила и числа пил. При острой пиле и распиловке сухого пиломатериала подача может быть несколько увеличена, и наоборот, при сыром материале и затупленной пиле по­дача должна быть уменьшена.

Распиловка несколькими пилами.

Для распиловки несколькими пилами необходимо изготовить проставные кольца, соот­ветствующие ширине вырезаемых реек, а так же изготовить новый прижимной башмак с вырезами для пил. При распиловке несколькими пилами все пилы должны быть одинаковы­ми, т.е. одного диаметра, одной толщины, иметь одинаковую заточку и разводку зубьев.

Регулировка станка.

Регулировка взаимного расположения основных узлов станка производится на заводе­ изготовителе и поэтому регулировать их при эксплуатации не рекомендуется.

Регулировка натяжения ременной передачи пильного вала.

Регулировка натяжения производится при перемене диаметра пилы. Осуществляется она вращением маховичка, установленного на передней стенке станины.

Регулировка перемещения суппорта прижимных валков по направляющим.

Перемещение суппорта без заедания и люфтов регулируется клином.

Регулировка натяжения ременной передачи вариатора.

Для регулировки натяжения ремней вариатора необходимо ослабить 4 гайки, крепящие плиту электродвигателя, повернуть книзу стержень с шестигранником и вновь закрепить гайки.

Регулировка величины зазора между конусами вариатора.

Зазор между ведущими и ведомыми конусами в крайнем выведенном положении получается регулированием винта М10х50 К22-2, который, упираясь своим концом в корпус од­ноступенчатого редуктора вариатора, поднимает или опускает его, и вместе с ним - ведомый конус.

Нормальный зазор между конусами в этом положении должен быть 1-2 мм.

Работа на станке.

Станок  обслуживается двумя рабочими. Первый - станочник, включает станок, уста­навливает суппорт на необходимую высоту, регулирует скорость подачи, подает доски под распиловку. Находится впереди станка.

Второй рабочий принимает со станка распиливаемые доски или рейки, сортирует и ук­ладывает их, находится сзади станка.

При распиловке пиломатериала значительной длины (длиннее 3-х метров) необходимо для обслуживания станка ставить четырех человек - двух впереди и двух сзади. В этом случае необходимо впереди и сзади станка устанавливать столы с роликами, верхние обра­зующие которых должны быть ниже стола станка на 10 - 20 мм.
