Тема 2

Лекция 3

Статические характеристики ИУ

Влияние условий эксплуатации на характеристики ИУ

1. Статические характеристики ИУ

Статической характеристикой ИУ называют функциональную зависимость между установившимися значениями измеряемой величины  и выходного сигнала :

.

(3.1)

Для авиационных приборов с визуальным отсчетом показаний за выходной сигнал принимают линейное или угловое перемещение отсчетного устройства. В этом случае зависимость (3.1) называют уравнением шкалы прибора.

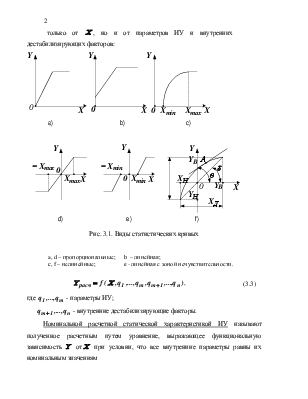

На рис. 3.1 дано графическое изображение различных вариантов статических характеристик ИУ или отдельных измерительных звеньев. Для оценки погрешностей ИУ или отдельных измерительных звеньев (элементов, входящих в структуру ИУ) различают заданную, расчетную и экспериментальную характеристики.

Заданная статическая характеристика ИУ - это функциональная зависимость между  и , заданная техническими требованиями (ТТ) или техническим заданием (ТЗ) на проектирование ИУ:

.

(3.2)

Нулевые индексы здесь означают, что функция (3.2) является идеальной, и вычисленное по этой зависимости значение  при данном  является абсолютно точным.

Расчетной статической характеристикой ИУ называют полученное расчетным путем уравнение, выражающее функциональную зависимость  не только от , но и от параметров ИУ и внутренних дестабилизирующих факторов:
