2.2. Основное оборудование

Данные турбин (4 шт.)

Тип турбин………………………………… поворотно-лопастные

Расчетная номинальная мощность ….40 тыс.кВт

Расчетный напор…………………………14 м

Число оборотов…………………………… 68,2 об/мин

Максимальный  к.п.д………………………. 91,8%

Тип регулятора………………………….. УК-2.50

Данные генераторов (4 шт.)

Номинальная мощность……………  50 тыс. кВА

Напряжение……………………………15750 В

Ток статора…………………………1835 А

Ток ротора……………………………1310 А

Число оборотов………………………  68,2 об\мин

Коэффициент мощности (cos φ)…0,8

К.п.д. фактический…………………..96%

Возбуждение………………………….. тиристорное СТС

Генераторы  изготовлены заводом  «Электросила».

По конструкции генератор 12 ГЭС  является зонтичным, в развитую нижнюю крестовину встроена ванна подпятника и направляющего генераторного подшипника.

Система охлаждения – косвенная, замкнутая, методом самовентиляции через 6 шт. воздухоохладителей. Статор имеет сварной корпус, состоящий из четырех горизонтальных полок, разделенных между собой вертикальными  ребрами жесткости и распорными угольниками. В обшивке корпуса имеются окна для выхода горячего воздуха.

Активная сталь набрана на клинья, приваренные к корпусу с помощью бобышек, в неразъемный сердечник. Активная сталь собрана пакетами высотой 46 мм с вертикальными каналами между ними. Сверху и снизу установлены нажимные плиты и гребенки, с помощью стяжных болтов активная сталь запрессована.

Станция имеет одиночную систему шин на генераторном напряжении 15,75 кВ, состоящую из двух секций, соединенных выключателем.

Установлены  две группы  повышающих трансформаторов мощностью по 100000 ква, на напряжение 15,75 /242 кВ Московского трансформаторного завода, соединенные с тремя линиями передачи на напряжение 220 кВ.

Четыре линии 110 кВ запитаны через два повышающих трансформатора мощностью по 31500 ква на напряжение 15,75 /110 кВ

Распределительное устройство 15,75 кВ закрытого типа имеет выключатели МГК-529 и МГУ-20

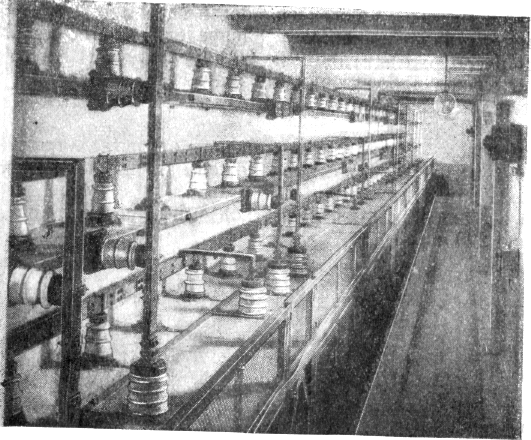

Рис. 8. Шинный мост распределительного устройства

Рис. 9. Пульт управления

Станция автоматизирована: пуск и остановка агрегатов осуществлена с главного щита управления; автоматизирована работа компрессоров, насосов технического водоснабжения.

С диспетчерского пункта Ленэнерго осуществлено телеуправление агрегатами станции - пуск и остановка; телеизмерение мощности, отметок бьефов, напряжения; телесигнализация положения выключателей.

Станция выдает электрическую энергию по линиям передачи на напряжение 110 кВ и 220 кВ (см. Принципиальную электрическую схему ГЭС. Рис. 10.) .

На районной подстанции установлены два трансформатора мощностью 7500 кВА, напряжением 15,75 / 35 / 6 кВ


Рис. 10. Принципиальная электрическая схема ГЭС-12.


III.  Эксплуатация системы собственных нужд и обеспечение электробезопасности персонала.

3.1.  Система собственных нужд.

Питание системы собственных нужд осуществлено на напряжении 3,15 кВ от комплектного распределительного устройства. Имеются два трансформатора мощностью по 3209 кВА, каждый на напряжение 15,75 / 3,15 кВ. Для резерва установлен третий трансформатор такой же мощности.

Система собственных нужд имеет одиночную систему шин на напряжение 3,15 кВ состоящую из двух секций, соединенных выключателем. К оборудованию обеспечивающему собстенные нужды станции относятся:

– маслонапрные установки МНУ (открытие, закрытие направляющего аппарата; поворот лопастей турбины; торможение – осуществляются системой регулирования с помощью масла под высоким давлением) ;

– аккумуляторные и зарядные устройства ВАЗП-380/260-40/80 (питание оперативных цепей, цепей защиты и сигнализации на станции осуществляется постоянным напряжением =220В);

– пневматическое хозяйство (имеются компрессорные установки  20 и 40 атм);

– грузоподъемные механизмы (мостовые краны машинного зала, щитового отделения и т.д.);

– электродвигатели;

– электродвигатели системы технического охлаждения (охлаждение генераторов, охлаждение масла в ванне подпятника агрегата, смазка подшипников турбин, охлаждение масла главных трансформаторов):
