Антенна для РЛС обнаружения, страница 3

          ,                             (2)

      Пользуясь таблицей 2 из [2], строим графики зависимости УБЛ_Е(D_Е) и коэффициентов направленности .

По заданному УБЛ в плоскости Н равному –30,4, по графикам находим величину скачка  поля на краю зеркала и значение коэффициента направленности . Пользуясь полученными значениями рассчитываем функцию , график которой приведен на рис.2.

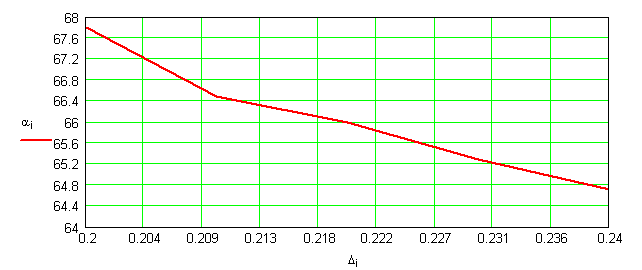

Рис.2 Распределение поля в Н плоскости

4. Расчет размеров раскрыва

После выбора распределений поля  и   в двух плоскостях можно рассчитать размеры раскрыва. Размер раскрыва в каждой плоскости определяется исходя из заданной ширины ДН в этой плоскости, рабочей длины волны и выбранного распределения поля, определяющего множитель направленности . Ширина ДН будет зависеть обратно пропорционально размеру раскрыва, т.е. с увеличением размера раскрыва ДН становиться уже и наоборот.

Определим размеры раскрыва:

1. Расчет размера раскрыва в Е плоскости

Рабочая частота , следовательно длина волны:

Заданная ширина ДН в Е плоскости .

Множитель направленности  (из п.2).

Радиус раскрыва в плоскости Е определяется следующим соотношением (из [2]):

.

2. Расчет размера раскрыва в Н плоскости

Расчет производится аналогично плоскости Е.

Заданная ширина ДН в Н плоскости .

Множитель направленности  (из п.2).

Радиус раскрыва в плоскости Н определяется следующим соотношением:

.

5. Расчет ДН облучателя

Параметры зеркальной антенны в значительной степени оп­ределяются облучателем. Для облучения зеркала в виде пара­болоида вращения (или усеченного параболоида) применяются слабонаправленные антенны, обладающие однонаправленным излучением. В параболоиде вращения облучатель должен создавать сферическую волну. После отражения от зеркала фронт волны становиться плоским, а амплитуда убывает с удалением от зеркала обратно пропорционально расстоянию.

Требования к ДН облучателя во многом определяются заданными характеристиками антен­ны. Обычно необходимо получить заданный коэффициент уси­ления или ширину ДН антенны при ее минимальных размерах. Исходя из этих условий, необходима такая ДН облучателя, ко­торая обеспечивала бы равномерное распределение амплитуды поля в раскрыве зеркала. Конечно, создать диаграмму со срезан­ными краями невозможно, поэтому реализуют диаграмму близкую к такой форме.

Проведем расчет ДН облучателя в двух плоскостях:

1) Расчет ДН облучателя в Н плоскости

Нормированную ДН облучателя можно определить по формуле из [3]:
