Проектирование технологии бетонных работ (место строительства – г. Новосибирск, класс бетона В 15 (марка М200), вид арматуры – сетки)

Страницы работы

20 страниц (Word-файл)

Фрагмент текста работы

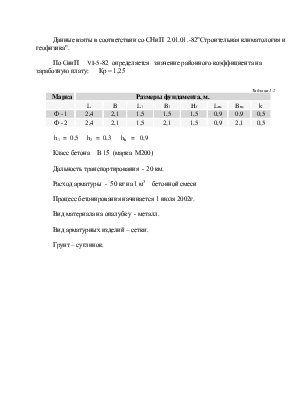

ОПРЕДЕЛЕНИЕ ТЕХНИКО-ЭКОНОМИЧЕСКИХ ПОКАЗАТЕЛЕЙ И ОБОСНОВАНИЕ ПРИНЯТОГО ВАРИАНТА ПРОИЗВОДСТВА РАБОТ.

   Обоснование окончательного варианта производства работ по бетонированию конструкций проводится путем технико-экономического сравнения рассмотренных вариантов.

Расчет 1. Нормы времени и расценки на разгрузку автобетоносмесителя

                  СБ – 92 – 1А.  для а) крана бадьи,  б) бетоноукладчика

     Время разгрузки автобетоносмесителя по технической характеристики автобетоносмесителя составляет: а) 8 мин. (0,133 ч.). б) 6,4+7,9+1,6 = 16 мин. (0,265 ч.)

     Полезная вместимость барабана – 4 м3.

     Часовая тарифная ставка шофера -  0-79 руб.

     Норма времени на разгрузку 100 м3 бетонной смеси составляет:

    а)  100 * 0,133  = 3,32 маш.-ч.          б)  100 * 0,265  = 6,625 маш.-ч.

                4                                                           4

     Расценка:  а) 0-79 * 3,32 = 2-62 руб.   б) 0-79 * 6,625 = 5-24 руб.

 Расчет 2. Нормы времени и расценки на подачу бетонной смеси в

                  конструкцию бетоноукладчиком ЛБУ – 20.

     Производительность бетоноукладчика – 25 м3/ч

     Эксплуатационная производительность равна:  = 6,0625 м3/ч.

     Бетоноукладчик обслуживает звено из двух человек.

     Машинист 4 разр. –1;  бетонщик 2 раз. – 1.

     Норма времени на укладку 100 м3 бетонной смеси:

     для рабочих Н.вр = 100 * 1 = 16,495 чел.-ч;

                                         6,06

      для машиниста Н.вр. = 100 * 1  = 16,495 маш.-ч.

                                                6,06

      Расценки: для  рабочих  0-64 * 16,5 = 10-56 руб.

                       для  машиниста  0-79 * 16,5 = 13-03 руб.

     На основании ЕНиР подсчитываются затраты труда машинного времени и заработной платы, а данные заносятся в таблицу  6.


ЗАТРАТЫ ТРУДА, МАШИННОГО ВРЕМЕНИ И ЗАРАБОТНОЙ ПЛАТЫ ПРИБЕтонированиИ конструкций

                                                                                                                                                                                                                                                                                      Таблица 6.1.

Обоснование по ЕниР

Наименование процессов

Ед.изм

Кол-во

Норма времени   чел/лас

Расценка  р.коп.

Затраты труда чел/час

Зарплата р.коп.

Состав звена

Рабоч.

Машин.

Рабоч.

Машин.

Рабоч.

Машин.

Рабоч.

Машин.

Вариант – 1

Укладка бетонной смеси по схеме "кран-бадья"

Расчет  №1 а

1.Прием  бет. смеси из автобетоносмесителя

100 м3

3,36

-

3,32

-

2-62

-

11,155

-

8-80,3

1 машинист IV разр.

ЕниР Е1-6

Табл.2

2. Подача бетонной смеси к месту укладки

100 м3

336

0,534

0,257

0-34,1

0-21,2

179,43

88,704

114-6

71-23

1 машинист IV разр.

2 такел. II разр.

ЕниР Е4-1-49

Табл1

3. Укладка бетон. смеси в конст-цию объем до 5 м3

1 м3

336

0,34

0,17

0-24,3

0-12,2

114,24

57,12

81-65

40-99

1 машинист IV разр.

2 бет. II, Ivразр.

Итого:

293,66

156,98

196-2

121-1

Вариант – 2

Укладка бетонной смеси ЛБУ - 20

Расчет №1 б)

1.Прием  бет. смеси из автобетоносмесителя в бункеры  ЛБУ

100м3

3,36

6,625

5-24

22-26

17-60

1 машинист IV разр.

Расчет №2

2. Подача бетонной смеси к месту укладки  в бункере

ЛБУ - 20

100 м3

3,36

16,5

16,5

10-56

13-03

55,42

55,42

35-48

43-78

1 машинист IV разр.

2 бет. II разр.

ЕниР Е4-1-49

Табл1

3. Укладка бетон. смеси в конст-цию объем до 10 м3

1 м3

336

0,33

0,165

0-23,6

0-11,8

110,88

55,44

79-31

39-65

1 машинист IV разр.

2 бет  II, IV разр.

Итого:

166,303

133,12

114-79

101-03


 Технико – экономические показатели сравниваемых вариантов

Таблица 7.1.

Наименование показателей

Ед. измерения

Кран-бадья

Бетоноуклад-

чик.

1

Механоемкость

маш.-час.

57,12

55,44

2

Трудоемкость

чел.-час

450,643

299,43

3

Продолжительность

смена

7,14

6,93

4

Себестоимость

руб.

1-91

1-35

-механоемкость берется из калькуляции затраты труда, машинного времени.

          -трудоемкость считаем как общие затраты труда.

-себестоимость  для каждого варианта рассчитываем  по формуле

                     Сi = 1,08 * Е [(Цмч * Nмч)+Се ]+1,5 * Сб

                                                      Vоб

 где Сi – удельная себестоимость работ на объекте по g-му варианту, р./м3, цена

 машино-часа машины варианта;

                     Цмч = Смч+Зпч * (Кр-1)

где Смч,Зпч – соответственно, цена машино-часа и в том числе заработная плата машиниста, обслуживающего бетоноукладочную машину варианта для 1-го территориального района по СниП 4-3-84

Кр – районный коэффициент к заработной плате     (Кр = 1,25 ).

Где Смч,Зпч –соответственно, цена машино-часа и в том числе заработная плата машиниста, обслуживающего бетоноукладочную машину 1-го варианта территориального района по СниП 4-3-84.

С1 = 1,08 *  [(57,12 * 4,3525)+4,8 ]+1,5 * (196,23*1,25)  = 1-91 руб.

                                   335,9

С2 = 1,08 *  [(55,44 * (3,72+(1,59*0,25)))+13,1 ]+1,5 * (114,8*1,25)  = 1-35 руб.

                                              335,9


                    7. РАЗРАБОТКА ТЕХНОЛОГИИ БЕТОНИРОВАНИЯ

7.1. Транспортирование бетонной смеси

Способы транспортирования бетонной смеси должны обеспечивать требуемую интенсивность бетонных работ и неизменность характеристик применяемых бетонных смесей.

Производительность транспортного средства (П,м3/смену)при порционном способе доставки смеси определяется как:

                                                 П=Qтр*tсм*60*Kвр/tц

Qтр – объем порций бетонной смеси, перевозимой за один рейс.

tсм – продолжительность смены

tц –продолжительность общего цикла транспортирования бетона.

tц = tз+tгп+tв+tпп+tо   где:

tз – время загрузки транспорта бетонной смесью  (5-8 мин.)

tгп – время пробега транспорта с грузом  (при скорости =35км/ч.)

tв - время загрузки транспорта бетонной смесью

tпп – время порожнего пробега транспорта к бетонному заводу. (при скорости =40км/ч.)

tо - врем очистки, промывки и обслуживания транспортного средства, отнесенное к одному циклу.(около 5 мин.)

tц=6,5+34,2+16+24+5 = 85,7 мин.

Птр=4*8*0,75*60 / 85,7 = 16,8 м3/см.

N=И/Птр=6,06*8 / 16,8 = 2,88 = 3 шт.

7.2. Укладка и уплотнение бетонной смеси

Бетонная смесь укладывается в конструкцию горизонтальными слоями одинаковой толщины. Перекрытие предыдущего слоя  бетонной смеси последующим должна быть выполнена до начала схватывания смеси в предыдущем слое.

Фундаменты стаканного типа бетонируются без образования рабочих швов.

Уплотнение бетонной смеси является основной технологической операции
