Лабораторная работа №3

Создание трехмерных объемных объектов (тел)

Цель – изучить средства объемного моделирования.

Работы выполняется на примере моделирования термометра и является ее продолжением.

1.  Используя построенную замкнутую полилинию как контур модели подложки термометра, построить модель подложки как тела. Для этого использовать метод перемещения контура вдоль вектора (EXTRUDE) из меню создания тел. Толщину подложки в варианте задания 1выбрать 2 мм. В остальных вариантах толщину подложки изменять пропорционально длине подложки.

2.  Убедиться в том, что тело создано, рассмотрев его со всех сторон, используя средства визуализации меню VIEW/3D Orbit и View/Schade

3.  Убедиться в правильности полученной толщины подложки, измерив ее средствами измерения дистанции из меню TOOLS/INQUIRY.

4.  Вокруг спиртового столба создать стеклянную трубку с полым шаром на конце и запаянным другим концом

5.  Спиртовая трубка крепится к подложке проставками, которые приклеиваются к трубке и подложке.

6.  Подложку вместе со спиртовой трубкой поместить в стеклянную трубу так, чтобы плоскость, проходящая через средину толщины подложки проходила через диаметр трубы. Труба должна касаться краев подложки. Подложка приклеивается к трубе (клей моделировать не нужно).

7.  На колбу надеть втулки для крепления заглушек. Высота втулок должна быть такой, чтобы не закрывать шкалу термометра на 10-20 мм. Втулки представляют собой цилиндры с цилиндрическим буртиком, обращенным к центру термометра.

8.  На втулки надеть колпачки. Колпачки представляют собой цилиндрические поверхности (стаканы) с проточкой под кронштейны. Проточки (имеют меньший наружный и внутренний диаметры) обращены наружу термометра.

9.  На колпачки установить кронштейны для крепления термометра. Кронштейны представляют собой цилиндрические кольца с буртиками, с которым связаны лапы, представляющие собой двутавр  в сечении.  Кронштейны своей цилиндрической поверхностью надеваются на колпачки. Длина и высота лап должны позволять крепить термометр к плоской поверхности, при этом внешняя стеклянная труба и колпачки не должны касаться плоской поверхности.

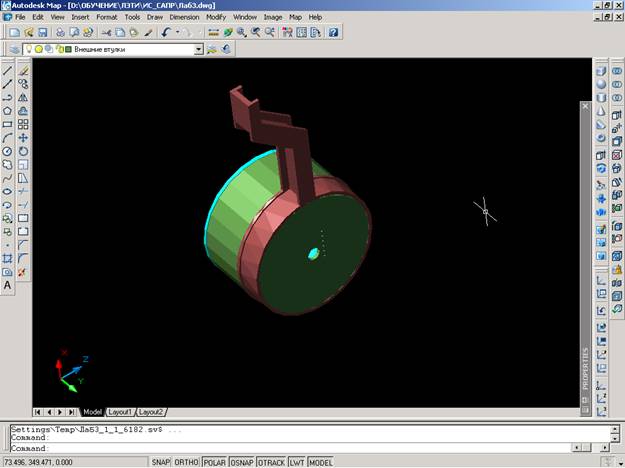

В результате получить собранный термометр, аналогичный изображенному на рисунке ниже.

Сохранить модель для использования в дальнейшей работе
