Комплексный расчет, анализ и моделирование многокаскадного усилителя, страница 14

              Таблица 3.2 – Показатели надежности исследуемого устройства

Интенсивность отказов, ´10-6

Время безотказной работы (наработка на отказ)

экспоненциальная модель, ч.

модель Вейбулла-Гнеденко, ч.

a=0,0016

b=0,4

0,469

2132196

                  9765625

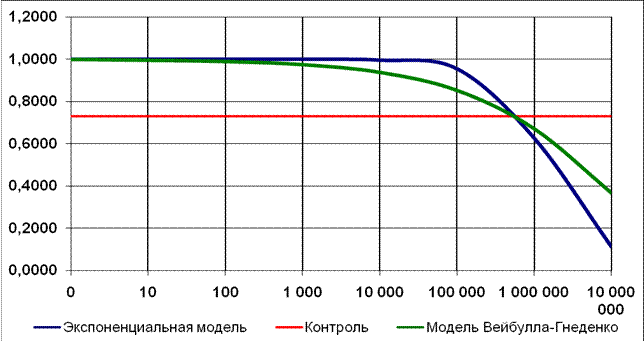

Рисунок 2.1 – Графическая зависимость вероятности появления отказа для различных моделей надежности исследуемого устройства

3.3  Выводы по главе

Проведя расчет надежности получили что среднее время наработки на отказ по

экспоненциальной модели t= 2132196 (ч),а по модели Вейбулла-Гнеденко

 t=9765625 (ч).

4  Расчет и анализ стоимости объекта проектирования

В данной главе мы проведем расчет стоимости усилителя, для этого мы

приведем цену каждого компонента усилителя .

4.1  Расчет стоимости исследуемого объекта

Рисунок 4.1 – Электрическая принципиальная схема исследуемого устройства

Таблица 4.1 – Стоимость компонентов исследуемого устройства

Наименование элемента

Стоимость элемента, руб.

Количество элементов

Суммарная стоимость, руб.

Транзистор биполярный  2N2712

13,90

1

13,90

Транзистор полевой J2N3370

19,1

1

19,1

Резистор постоянный непроволочный

0,90

9

8,1

Конденсатор керамический

1,1

4

4,4

Итого

15

45,5

4.2  Выводы по главе

В этой главе была приведена стоимость каждого компонента, далее просуммировав все компоненты мы получили общую стоимость объекта она составляет 45,5руб.

Заключение

В процессе выполнения расчетно-графической работы мы изучили типовые математические модели пассивных и активных аналоговых и цифровых радиоэлектронных компонентов и особенности их практического использования в разработках радиоэлектронных средств (РЭС). Изучили основные принципы и приемы расчета, виртуального моделирования РЭС с помощью специализированных программных средств (CAE-систем). Освоили методы, приемы и инструменты комплексного анализа современных систем автоматизированного схемотехнического моделирования и сквозного проектирования РЭС. Выполнили комплексное задание, включающее математический расчет и схемотехническое имитационное моделирование электронного узла, направленное на изучение его свойств и характеристик и особенностей поведения в реальных условиях эксплуатации, а также оценили влияние разбросов технологических допусков с целью оптимизации технологических процессов и снижения производственных затрат. Использование специализированных CAE-систем позволяет оперативно управлять процессом проектирования электронных схем, формировать требуемый ансамбль сигналов и помех, создавать собственные библиотеки пассивных и активных компонентов, способствуя, тем самым, формированию необходимых знаний и навыков будущего радиоинженера-проектировщика.
