фазовый пеленгатор предназначен для высокоточного измерения угловых координат при работе с сигналами любых космических объектов в пределах околоземного космического пространства.

Структура фазового пеленгатора (ФПел,) с взаимо-ортогональными базами приведена на рис. 4.4, где дополнительно к рис. 4.1 - 4.3 приняты следующие обозначения: A1, А2 - антенны первой базы; А3, А4 – антенны второй (взаимоортогональной) базы; Фв - фазовращатель на п/2; ДСП1,

ДСП2 - двухканальный супергетеродинный приемник; ФД12, ФДз4 - фазо­вые детекторы.

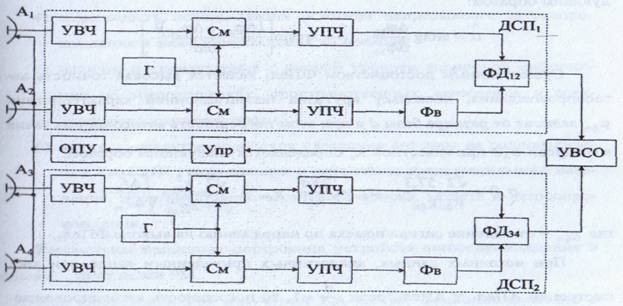

Рис. 4.4. Структурная схема фазового пеленгатора с взаимо-ортогональными базами

Принцип действия ФПеЛ1 с взаимоортогональными базами при приеме двухкомпонентного процесса y2(t) = S(t) + n(t) описан в работе [65].

При приеме НС на выходах ФД12 и ФД34 разности фаз определяются из следующих соотношений:

где разность фаз при приеме сигналов на антенны А12 и А3, А4; - длина волны; с - скорость света; - частота навигационного сигнала;  - азимутальный угол;  - угол места. При равных базах d = d12 = d34  оценки   определяются сле­дующим образом:

Существенным достоинством ФПел1 является высокая точность ав­тосопровождения, поскольку крутизна пеленгационной характеристики  зависит от размера базы d и при этом погрешность автосопровождения

в градусах  при известной  определяется следующим образом:

— отношение сигнал/помеха по напряжению на выходе ФПеЛ1. При исходных данных, аналогичных приведенным выше при рассмотрении Апел1 и АПел3, если , то погрешность автосопровождения ФПел1 равна
