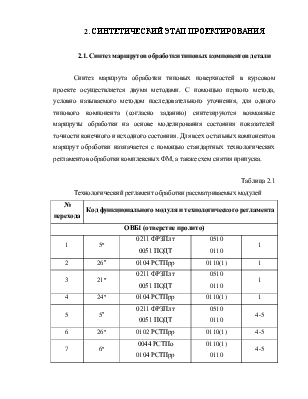

2. Синтетический этап проектирования

2.1. Синтез маршрутов обработки типовых компонентов детали

Синтез маршрута обработки типовых поверхностей в курсовом проекте осуществляется двумя методами. С помощью первого метода, условно называемого методом последовательного уточнения, для одного типового компонента (согласно заданию) синтезируются возможные маршруты обработки на основе моделирования состояния показателей точности конечного и исходного состояния. Для всех остальных компонентов маршрут обработки назначается с помощью стандартных технологических регламентов обработки комплексных ФМ, а также схем снятия припуска.

Таблица 2.1

Технологический регламент обработки рассматриваемых модулей

№ перехода	Код функционального модуля и технологического регламента
ОВБ1 (отверстие пролито)
1	5^п	0211 ФРЗПлт 0051 ПОДТ	0510 0110	1
2	26^п	0104 РСТПрр	0110(1)	1
3	21^п	0211 ФРЗПлт 0051 ПОДТ	0510 0110	1
4	24^ч	0104 РСТПрр	0110(1)	1
5	5^ч	0211 ФРЗПлт 0051 ПОДТ	0510 0110	4-5
6	26^ч	0102 РСТПрр	0110(1)	4-5
7	6^ч	0044 РСТПо 0104 РСТПрр	0110(1) 0110	4-5
8	21^ч	0212 ФРЗПлт 0052 ПОДТ	0510 0110	4-5
9	24^ч	0102 РСТПрр	0110	4-5
10	22^ч	0044 РСТПо 0104 РСТПрр	0110(1) 0110	4-5
11	5^о	0213 ФРЗПлт 0053 ПОДТ	0510 0110	6
12	26^о	0103 РСТПрр 0443 ШЛКрВнП	0110(1) 0701	6
13	21^о	0213 ФРЗПлт 0053 ПОДТ	0510 0110	6
14	24^о, 25^о	0103 РСТПрр 0443 ШЛКрВнП	0110 0701	6
КР01
1	33	0204	0204	4-5
2	П1(1)	0134 СВР	0201	4-5
3	П1(2)	0152 ЗНКР	0301	4-5
4	1	0163 РЗВР	0401	4-5
ОБВ11
1	ЗГ 16, 17,18,19	0204 ЦЕНТР 0134 СВР	0204 0201	1
2	16,17,18,19	0224 ФРЗПзК 0314 ДЛБоК	0501	1
