где

                На рис.3 показана схема, работа которой во многом аналогична работе предыдущей схемы. Заряд емкости С происходит по цепи: + E_ПИТ, R¹_ВЫХ2, С, R1, R2 R⁰_ВЫХ1, ^.   с постоянной времени t1 = (R1+R2)×C . Перезаряд емкости происходит с той же постоянной времени по цепи: + E_ПИТ, R¹_ВЫХ1, С, R1, R2 R⁰_ВЫХ2, ^.    Благодаря увеличению постоянной времени заряда и перезаряда ем­кости такая схема позволяет получать колебания более низкой ча­стоты.

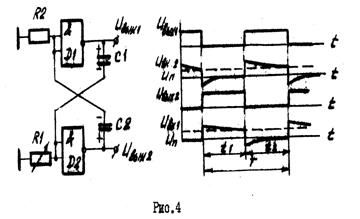

Симметричный автоколебательный мультивибратор на цифровых ИМС (рис .4)

                Пусть в некоторый момент времени напряжение на выходе D1 скачком изменилось от уровня логической "1" до уровня логическо­го "О". Этот перепад напряжения через короткозамкнутую емкость C1 передается на вход D2 , в результате чего Uвых2 скачком уста­навливается на уровне логической "1". Перепад напряжения с выхода -D2 передается на вход D1 и наступает состояние квазиравно­весия схемы. В этом состоянии происходят процессы заряда емкос­ти С2 по цепи           + E_ПИТ, R¹_ВЫХ2, С2,  R2 R⁰_ВЫХ1, ^  с постоянной времени t зар2 = С2 (R2 + R⁰вых2) и разряда емкости С1 по цепи +Uc, R⁰вых1, ^, R1, - Uc  с постоянной времени t разр1 = С1 (R1 + R⁰вых1) » С1 R1. По мере заряда C2 напряжение Uвх1  экспоненциально уменьшается и через интервал времени t1 достигает уровня Uп . Происходит регенеративный про­цесс опрокидывания схемы в новое состояние квазиравновесия, когда   Uвых1 = « 1», Uвых2 = « 0 ». В этом состоянии С1 заряжается по цепи +Åï, R¹вых1, Ñ1, R1, ^ с постоянной времени t зар1 = С1 (R1 + R¹вых1)  разряжается по цепи +Uc2, R⁰вых2, ^, R2, - Uc2 с постоянной времени t разр2 = С2 (R2 + R⁰вых2) » С2 R2 . Через интервал времени t2 напряжение  Uвх2  достигает уровня U_П, происходит опрокидывание и т.д. Таким об­разом, в схеме возникают автоколебания о периодом T = t1 + t2, где
