Лабораторная работа №5

ИССЛЕДОВАНИЕ ЛИНИИ ПЕРЕДАЧИ ПОСТОЯННОГО ТОКА

Содержание

1. СВЕДЕНИЯ ИЗ ТЕОРИИ ->

2. ПРОГРАММА РАБОТЫ ->

3.МЕТОДИКА ВЫПОЛНЕНИЯ РАБОТЫ ->

4. СОДЕРЖАНИЕ ОТЧЕТА ->

5. СПИСОК ЛИТЕРАТУРЫ ->

6. Перейти к выполнению работы:

ШАГ 1. Определение параметров источника питания

ШАГ 2. Выбор рабочей схемы

7. <- Вернуться к перечню лабораторных работ.

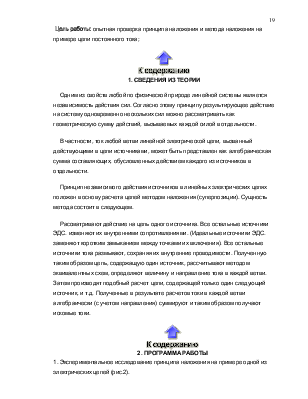

 Цель работы: опытная проверка принципа наложения и метода наложения на примере цепи постоянного тока;


1. СВЕДЕНИЯ ИЗ ТЕОРИИ

  Одним из свойств любой по физической природе линейной системы является независимость действия сил. Согласно этому принципу результирующее действие на систему одновременно нескольких сил можно рассматривать как геометрическую сумму действий, вызываемых каждой силой в отдельности.

  В частности, ток любой ветви линейной электрической цепи, вызванный действующими в цепи источниками, может быть представлен как алгебраическая сумма составляющих, обусловленных действием каждого из источников в отдельности.

  Принцип независимого действия источников в линейных электрических цепях положен в основу расчета цепей методом наложения (суперпозиции). Сущность метода состоит в следующем.

  Рассматривают действие на цепь одного источника. Все остальные источники ЭДС. изменяют их внутренними сопротивлениями. (Идеальные источники ЭДС. заменяют коротким замыканием между точками их включения). Все остальные источники тока размыкают, сохраняя их внутренние проводимости. Полученную таким образом цепь, содержащую один источник, рассчитывают методом эквивалентных схем, определяют величину и направление тока в каждой ветви. Затем производят подобный расчет цепи, содержащей только один следующий источник, и т.д. Полученные в результате расчетов токи в каждой ветви алгебраически (с учетом направления) суммируют и таким образом получают искомые токи.
