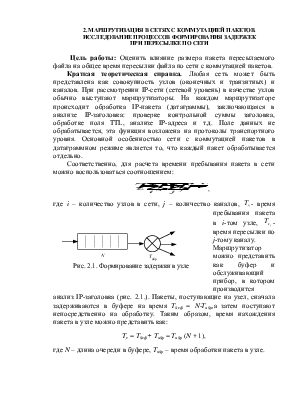

  2. Маршрутизация в сетях с коммутацией пакетов.                                   Исследование процессов формирования задержек                                    при пересылке по сети

Цель работы: Оценить влияние размера пакета пересылаемого файла на общее время пересылки файла по сети с коммутацией пакетов.

Краткая теоретическая справка. Любая сеть может быть представлена как совокупность узлов (оконечных и транзитных) и каналов. При рассмотрении IP-сети (сетевой уровень) в качестве узлов обычно выступают маршрутизаторы. На каждом маршрутизаторе происходит обработка IP-пакета (датаграммы), заключающаяся в анализе IP-заголовка: проверке контрольной суммы заголовка, обработке поля TTL, анализе IP-адреса и т.д. Поле данных не обрабатывается, эта функция возложена на протоколы транспортного уровня. Основной особенностью сети с коммутацией пакетов в датаграммном режиме является то, что каждый пакет обрабатывается отдельно.

Соответственно, для расчета времени пребывания пакета в сети можно воспользоваться соотношением:

,

Подпись:  где i – количество узлов в сети, j – количество каналов, - время пребывания пакета в i-том узле, - время пересылки по j-тому каналу.

Маршрутизатор можно представить как буфер и обслуживающий прибор, в котором производится анализ IP-заголовка (рис. 2.1.). Пакеты, поступающие на узел, сначала задерживаются в буфере на время Tбуф = N×Tобр,а затем поступают непосредственно на обработку. Таким образом, время нахождения пакета в узле можно представить как:

Tу = Tбуф+ Tобр = Tобр (N + 1),

где N – длина очереди в буфере, Tобр – время обработки пакета в узле.

При прохождении по сети пакет на разных узлах задерживается на разное время в зависимости от размера очереди и быстродействия мар­шрутизатора.
