Исследование зависимости величины относительной суммарной длины линий связи от взаимного расположения объектов I и II ступеней. Исследование зависимости величины относительной суммарной длины линий связи от числа ступеней

Страницы работы

Содержание работы

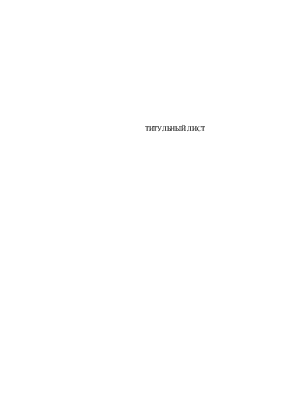

Титульный лист

Содержание







Введение                                                                                                         3

1. Исследование зависимости величины относительной

 суммарной длины линий связи от взаимного расположения

объектов I и II ступеней                                                                                5

2. Исследование зависимости величины относительной

суммарной длины линий связи от числа ступеней                                     9

3. Исследование зависимости величины относительного

времени безотказной работы иерархической ИИС

от коэффициента а                                                                                         12

4. Оценка эффективности иерархии ИИС                                         15

Заключение                                                                                                     18

5. Список используемых источников                                                          20





























Введение



Информационно-вычислительная сеть – объединение компьютеров и других устройств для коллективного использования вычислительных, информационных и других ресурсов.

Задача коллективного использования ресурсов возникла одновременно с появлением реально работающих компьютеров, и сети появились в процессе решения этой задачи. Поэтому историю развития сетей можно начинать с их прообраза – систем пакетной обработки информации.

Особенностями информационно-измерительных систем нового поколения являются:

- расширение функциональных возможностей в отношении сбора, адаптации, распределения, за счет перепрограммирования в процессе обработки формируемых массивов измерительной информации и управления сложными автоматическими комплексами и системами;

- повышение таких показателей, как точность и достоверность измерений, за счет усреднения и статистической обработки измерительных данных с учетом влияния внешних факторов.

В качестве основных тенденций развития сетей можно отметить:

использование Интернет в качестве транспортной сети для объединения локальных сетей удаленных отделений одной организации (VPN)

передача по цифровым компьютерным сетям несвойственного им трафика, объединение телефонных, компьютерных и телевизионных сетей (ATM)

внедрение беспроводных технологий передачи данных

Любая работоспособная компьютерная сеть включает в себя сеть каналов связи (первичная сеть); коммуникационное оборудование; узлы; сетевые операционные системы; сетевые приложения.

В первую очередь для построения сети необходимо обеспечить физическую связь компьютеров. Способ организации физических связей называется топологией сети. Иными словами, топология это конфигурация графа, узлами которого служат компьютеры и сетевое оборудование, а ребрами – физические связи между ними.



При обсуждении топологии сети необходимо иметь в виду, что реальные электрические связи между компьютерами могут быть скрыты во внутреннем устройстве оборудования. Поэтому различают физическую и логическую топологии сети.

При построении компьютерной сети необходимо решить ряд задач, в том числе задачи физического кодирования, передачи адресной информации и маршрутизации. Средства сетевого взаимодействия представляются в виде многоуровневого множества модулей, при этом нижние модули отвечают за физическое кодирование, более высокого уровня – за адресацию и маршрутизацию, и на самом высоком уровне – за предоставление прикладных услуг пользователю компьютера. При этом модули низкого уровня прозрачны для модулей более высокого уровня, у которых создается иллюзия «непосредственного взаимодействия».

























Задание на курсовую работу

п/п

№ сх.

l2

l3

x11

x12

x13

x14

x15

x16

x21

x22

x23

x24

X25

X31

l0

ly

51

9

5

20

10

20

30

35

40

45

10

15

30

45

50

45

5

20



Рисунок 1 – Топология системы связи трехступенчатой иерархической структуры ИИС

интенсивность отказов i ступени:

λ1 = 0,618·10-4

интенсивность отказов ii ступени:

λ2 = 0,414·10-5

интенсивность отказов iii ступени:

λ3 = 0,185·10-5

интенсивность отказов промежуточных линий:

λпл = 0,325·10-5

интенсивность отказов линий:

λл = 0,527·10-5







1. Исследование зависимости величины относительной суммарной длины линий связи от взаимного расположения объектов I и II ступеней



Согласно варианту, в задании к курсовой работе была предложена для исследования трехступенчатая иерархическая структура информационно-измерительной системы, конфигурация которой представлена на рисунке 1.



Совместим объекты первой ступени с осью Х прямоугольной системы координат (рисунок 2).

y





















Рисунок 2 –  Конфигурация ИИС в декартовой системе координат

Положение каждого объекта в прямоугольной системе координат задается двумя параметрами. Обозначим их для объектов первой ступени x1i, y1i, второй ступени x2j, y2j и для объектов третей ступени x3, y3.

Суммарная длина линий связи между объектами первой и второй ступеней определяется   ,                   (1)

а между объектами второй и третей ступеней

                        (2)

Общая длина линий связи ИИС

                                                                                     (3)

Расстояние до второй и третей ступени обозначено соответственно l2 и l3, значения величин l2 и l3 являются исходными данными к работе:

l2 = 5,

l3 = 20.

Обозначим l2/l3=a. То есть а =5/20 = 0,25.

Учитывая, что y2j=l2, y3=l3, получим

                                                                                                        (4)

Подставим в (4) значения Х11 = 10, Х12 = 20, Х13 = 30, Х14 = 35, Х15 = 40,  Х21 = 10, Х22 = 15, Х23 = 30, Х24 = 45, Х25 = 40, Х31 = 45 и а = 0,25.
