УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКОВОЙ ЧАСТОТЫ ДЛЯ КОМПЬЮТЕРА

Цель проекта: изготовление и наладка модели усилителя мощности звуковой частоты, предназначенного для совместной работы со звуковой картой персонального компьютера.

Принципиальная электрическая схема УМЗЧ приведена на рисунке 1.

Монтажная схема УМЗЧ приведена на рисунке 2.

Усилитель выполнен на аналоговой микросхеме TDA1519, представляющей собой двухканальный усилитель мощности звуковой частоты.

Выполненный УМЗЧ является широкополосным. Разделение сигнала производится на выходе. Широкополосные каналы оказываются ненагруженными на частотах ниже частоты раздела, следовательно искажения на этих частотах минимальны. В качестве фильтра используется разделительный конденсатор на выходе усилителя.

Микросхема TDA1519 используется потому, что она обладает высокими техническими характеристиками, низкими нелинейными искажениями и требует минимум навесных деталей.

На входе схемы включен НЧ фильтр, подавляющий надтональные помехи, сдвоенный регулятор громкости и разделительные конденсаторы. На выходе используется общий разделительный конденсатор для обоих каналов, выполняющий также роль фильтра на частоту около 180 Гц. При необходимости возможно введение дополнительного каскада, усиливающего низкочастотный сигнал, выделяющийся на конденсаторе.

Основные технические характеристики УМЗЧ:

Усиление входного сигнала по напряжению – 40 Дб.

Номинальная мощность, не менее – 5 Вт/канал.

Сопротивление нагрузки – 4 Ом.

Номинальный диапазон частот (± 6 Дб), не уже – 100 Гц ... 18 кГц.

Отношение сигнал/шум, не менее – 80 Дб.

Коэффициент нелинейных искажений, не более – 0,1%.

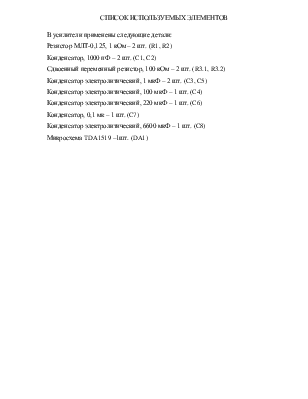

СПИСОК ИСПОЛЬЗУЕМЫХ ЭЛЕМЕНТОВ

В усилители применены следующие детали:

Резистор МЛТ-0,125, 1 кОм – 2 шт. (R1, R2)

Конденсатор, 1000 пФ – 2 шт. (C1, C2)

Сдвоенный переменный резистор, 100 кОм – 2 шт. (R3.1, R3.2)

Конденсатор электролитический, 1 мкФ – 2 шт. (C3, C5)

Конденсатор электролитический, 100 мкФ – 1 шт. (C4)

Конденсатор электролитический, 220 мкФ – 1 шт. (C6)

Конденсатор, 0,1 мк – 1 шт. (C7)

Конденсатор электролитический, 6600 мкФ – 1 шт. (C8)

Микросхема TDA1519 –1шт. (DA1)


СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Сапожников М. Два простых УМЗЧ для компьютера// «Радио» №4, 2002.

2. Цукерман М.И. Промышленная электроника. – М.: «Энергия», 1986.
